我们知道ICT测试治具是对在线元器件的电性能及电气连接进行测试来检查生产制造缺陷及元器件不良的一种标准测试设备。由于它具有故障定位准确，故障覆盖率高，维修方便，能及时反应生产制造状况等特点而被众多电子厂所使用。今天，我们就来说一说ICT测试治具它主要有哪些部件组成。

1、测试探针，测试探针是制作ICT测试治具不可缺少的一个部件，探针的选择和使用寿命的长短直接影响着测试治具的使用寿命和测试精准度。测试探针具有独有的永不间断电接触设计：行程超过或不足2/3其电性接触皆能保持性低阻值，可以消除测试治具在使用因探针导致的假性开路误叛。

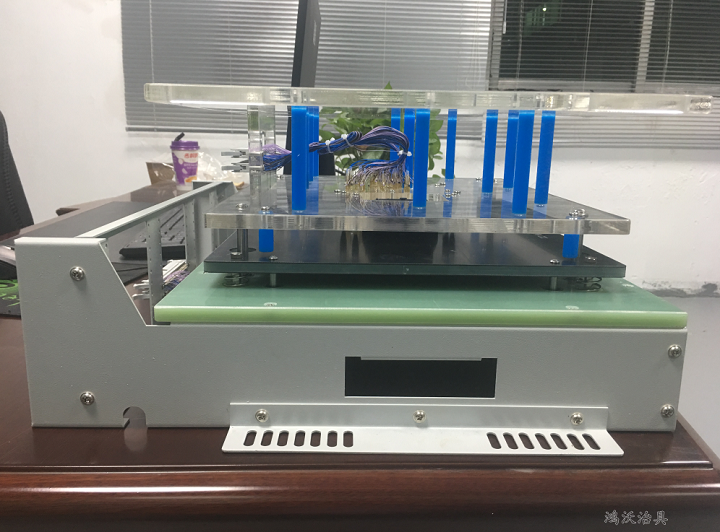

2、针板，针板用于安装测试探针，是制作ICT测试治具的核心部件，通常情况下兼作夹具箱体的上面板，针板的制作一般分为电脑选点、CNC钻孔、精雕机铣板和植入探针这几个步骤，针板是ICT测试治具的核心部件，它和载板、压板被称为ICT测试治具的三明治结构。

3、载板，载板又称浮板，是ICT测试治的重要部件之一，载板是放置PCB的地方，可以说载板设计的如何，直接关系到PCB的测试是否成功的，在选择制作载板时，一般推荐使用有防静电涂层的环氧树脂玻璃纤维板。

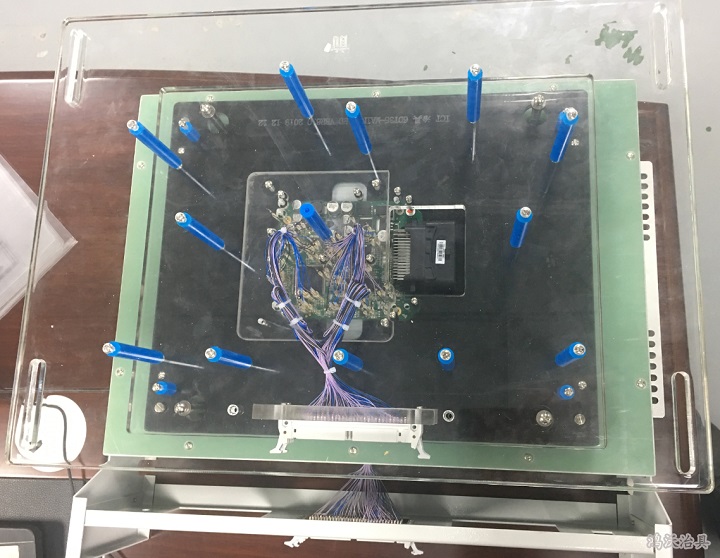

4、压板，压板是用于将PCB水平向下推动并压缩测试探针的主要部件，位于ICT测试治具三明治结构的最上层，通常采用透明的材料制作。当PCB两面都有测试点时，压板可以兼作上板。是ICT测试治具的重要部件之一。

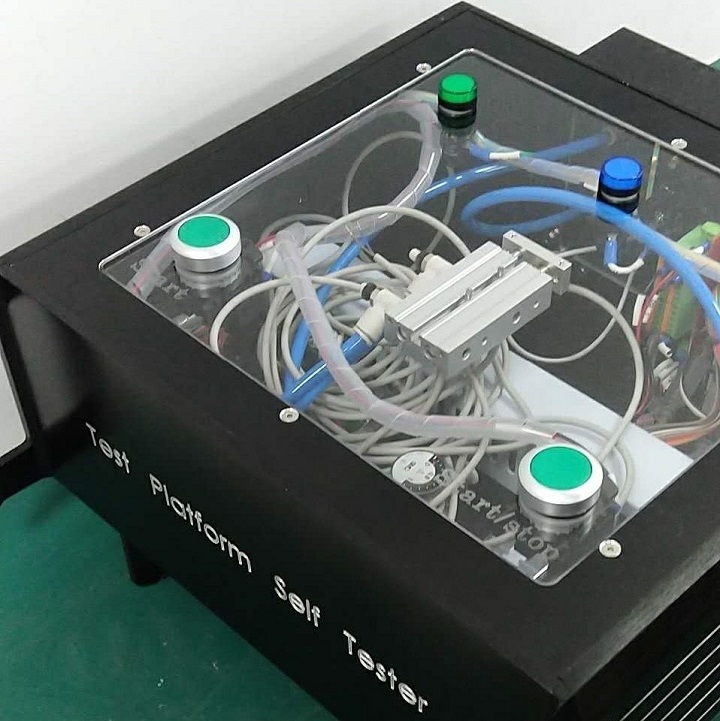

5，其他元件，除了以上组成之外，ICT测试治具还有其他一些小部件的，比如连接线和连接器，以及气缸和其他一些机械元件组成。

6，测试系统，作为ICT测试治具，除了硬件的组成之外，测试系统也是它重要的一个组成部分，测试系统主要有系统控制中心、控制执行部分、参数测量部分以及数据处理和输出部分组成。

随着SMT技术的发展，ICT测试治具已经成为很多电子厂重要的测试设备之一，因此我们只有了解清楚它的哪些组成，我们才能制作更符合要求的ICT测试治具的。
