我们知道针板是测试治具的一个重要组成部分，针板用于安装测试探针，是测试治具的核心部件，通常情况下兼作治具箱体的上面板，在三明治结构中放置在最下面。既然针板如此的重要，那么我们在制作测试治具时要如何设计和制作针板的呢？今天就让测试治具厂家鸿沃科技来为大家详细介绍的。

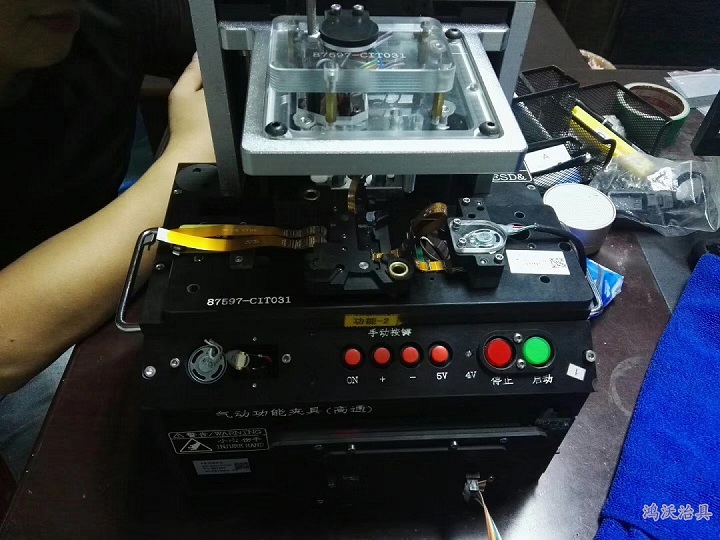

首先电脑选点，制作针板的第一步首先是在电脑上进行选点或者说准备GERBER文件，在CAD图纸上选择好哪些需要安装测试探针的点，这一步很重要，因为我们在后续很多步骤改如何设计都是根据这一步来的。


其次CNC钻孔，在制作好GERBER文件和选好点之后，我们就该进行CNC钻孔了，结构人员先拿PCB文件做好结构给CNC编程，正常情况下，分析人员先出来钻孔文件，给CNC钻孔。随后给点图，CNC人员就根据结构文件及钻孔文件钻首先钻出上下针板。

第三精雕机铣板，在CNC钻孔之后，用精雕机把要铣针板的治具则钻完孔就把针板铣出来组装，接着就把点图钻好孔，这样就可以插装针套并绕线。分析人员最后才给保板图给CNC编程人员，CNC最后做保护板。我们把这一步叫做精雕机铣板，可以说精雕机是所有测试治具厂家不可缺少的加工设备之一。

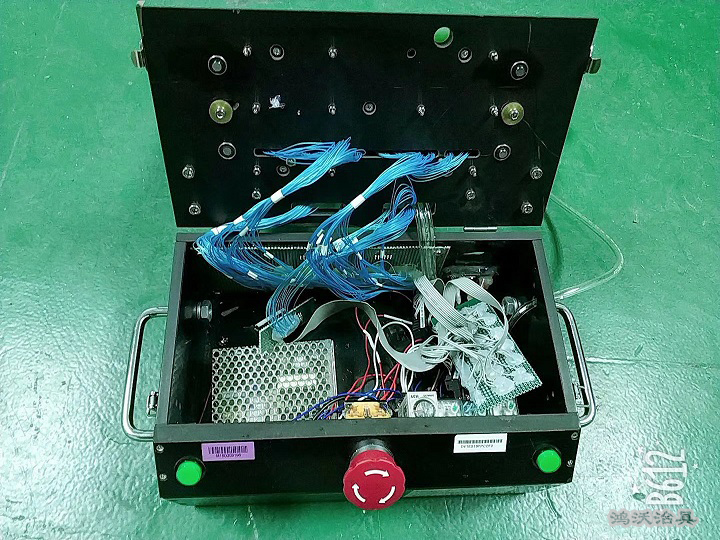

第四植入探针，做好以上三个步骤之后，接下来就是植入探针了，探针是电测试的接触媒介，测试探针的质量主要体现在材质、镀层、弹簧、套管的直径精度及制作工艺，目前测试治具所用的探针主要分国产、台湾香港、进口三种。这三种探针各有各的特点，我们可根据所制作的测试治具来进行选择。

针板是测试治具的核心部件，它和载板、压板被称为测试治具的三明治结构，因此我们在制作针板的时候还应和它们制作结合起来的。更多关于测试治具的可咨询深圳市鸿沃科技有限公司13450279580
