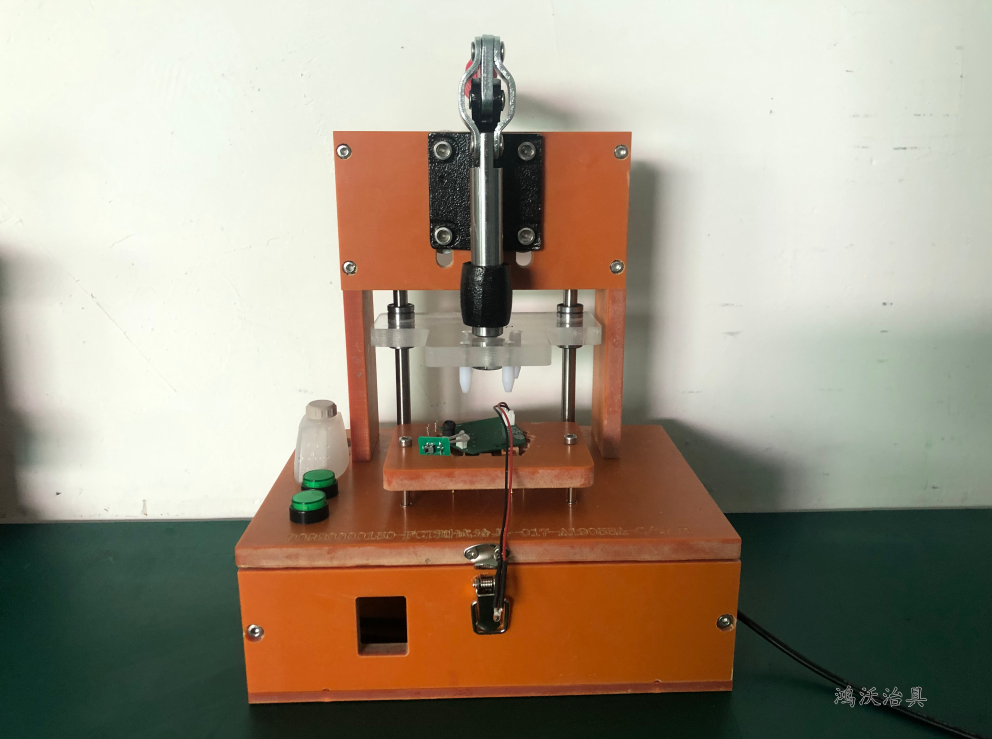

FCT测试治具主要是对产品进行功能测试的一种治具，一个高品质的FCT测试治具不仅与原材料的选型和测试系统等有关之外，它的结构设计也是非常重要的。这里鸿沃科技就来为大家说下FCT测试治具该如何进行结构设计的。

1、根据测试板及测试要求，选择好控制方式后即可进行治具机构设计，设计载板，压板，连接器模块等。 治具的载板/压板避位合理，在对产品测试时有相应的保护措施避免损坏测试板。


2、治具的定位要准确，治具盒内布局合理，连接器的对接应该畅顺；布线和安装控制系统的空间充足。预留的接口位置应正确，足够，布局合理。


3、光纤/MIC/SPK/SIM卡模拟插卡位应预留，且位置准区。


4、治具箱体锁合应采用箱包扣或者压扣等方式便于更换部件和维护。    


 


5、治具正面应雕刻治具名称字体：宋体，字高10mm,颜色：白色，位置：面板中部。公司Logo ， 制作日期等字体：宋体，字高8mm,颜色：白色，位置：面板左下角。或者粘贴公司制作的铭牌。


6、按键刻字 需明确每个按键及开关的用途和作用。按键较大如；急停开关类 ，需加白色赛钢保护。赛钢高度不得低于开关弹起最高点。  
 

7、设计时必须考虑功能 使用寿命，可操作性，美观等要点，要做到测试稳定使用寿命长，外型美观 人性化操作。 


8、治具需使用绿黄色底线，长度80-100CM。一段装鳄鱼夹另外一段装圆形或者钳形端子。


以上FCT测试治具的结构设计我们就先介绍到，要了解更多测试治具产品可咨询深圳市鸿沃科技13450279580
