机械元件是我们在制作测试治具时不可缺少的零部件部分，很多人在制作测试治具的时候往往都会把它忽略或者不知道要怎么选择的，这里治具厂家鸿沃科技就来给大家介绍一下我们制作测试治具时用到的一些常见机械元件以及它们的特点的。

1、螺丝：治具箱体及各框架结构，使用公制内六角圆柱螺丝， 所有内六角圆柱螺丝的螺丝头部应卧在测试治具板材内，不得突出。其它部分由使用要求，可能使用沉头螺丝，半圆头螺丝，要求使用不锈钢十字头。治具黑色部位使用黑色螺丝，浅灰或白色部位使用不锈钢螺丝。要求所有螺丝硬度标准达10.9级及以上。 

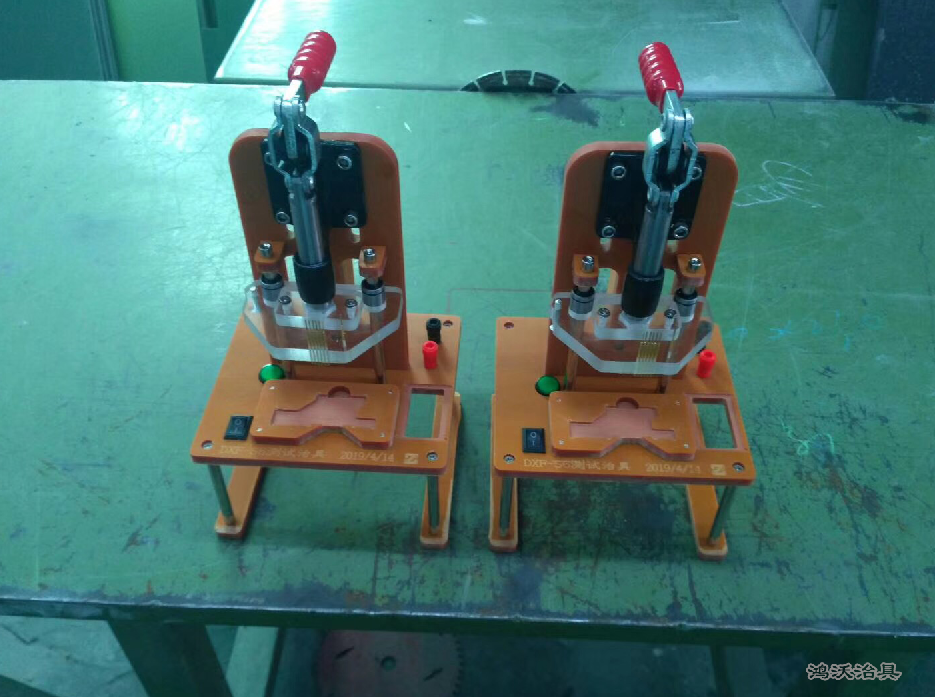

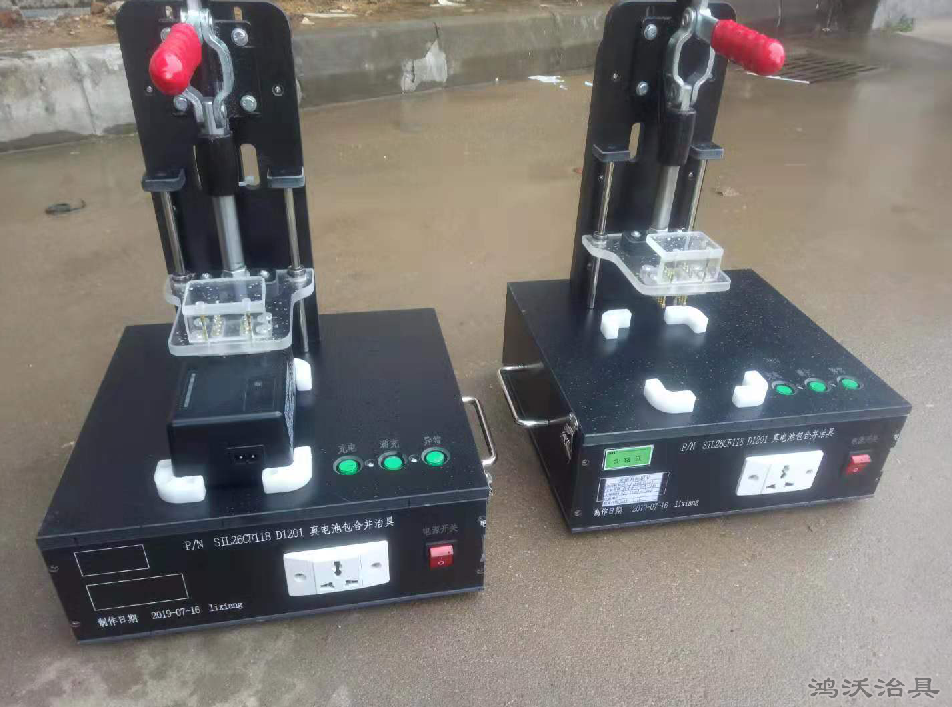

2、直线快速夹：手动测试治具具常使用直线快速夹，用于推动针板。 把手形状及角度请参考手册，行程选择30mm，40mm，50mm，60mm，快速夹运动部件的间隙尽可能小，选用名牌产品可确保此要求。 


3、直线轴承：在手动测试具中，压板上安装两个法兰式直线轴承。穿过直线轴承的光轴垂直固定在针板上，压板沿着光轴上下运动，运动轨迹决定于光轴的位置，由此保证压板与针板的准确定位。针板运动必须使用法兰式直线轴承，载板运动可使用普通圆柱直线轴承。 

4、合页：手动测试具采用合页连接针板与箱体，气动测试治具采用铰链连接针板与箱体。合页材料选用不锈钢或黄铜。铰链采用型材配套标准件。 


5、PCB压棒：压板上应装有两种压棒，一种是PCB压棒，用于均匀下压PCB到载板上，使压棒压在载板上PCB的无电子元件区域。我们在选择PCB压棒时应尽量采用标准件，按治具制作要求修改，使其满足要求。

测试治具使用的机械元件尽量使用标准件，除非使用标准件可能造成治具使用的不便，可以由供应商自行设计加工。想要了解更多测试治具的信息可以咨询深圳鸿沃科技13450279580
