什么是FCT针点测试治具--鸿沃治具

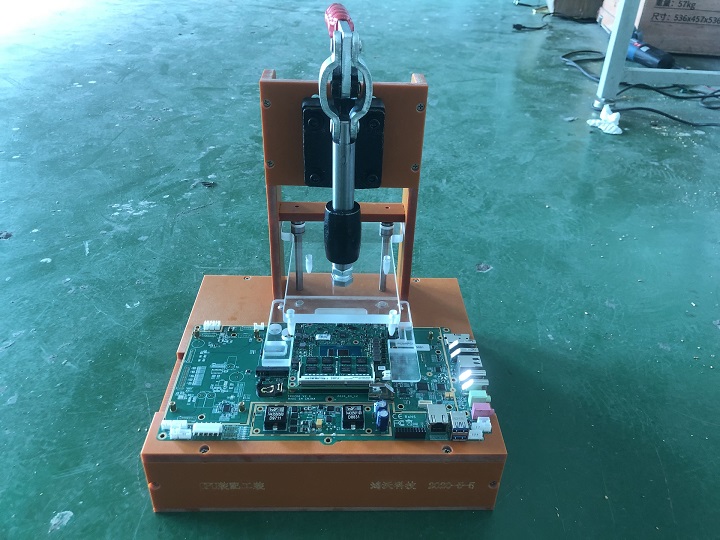

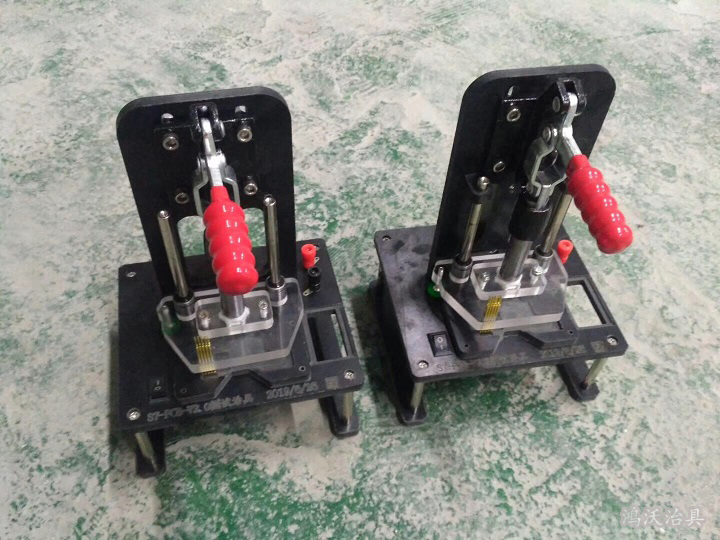

所谓FCT针点测试治具是针对PCB电路板测试的一种测试治具，它通常包括底盒、载板、针板、天板和下压装置等组成，在FCT针点测试治具中，在下压装置不作用的时候，针板和载板之间并不连接，而是通过设置在针板或者载板上的弹簧的弹力使得针板上的测试用探针不与设置在载板上的产品的测试点接触。这种设计的FCT针点测试治具具有以下特点。

首先，该FCT针点测试治具的针板的长宽尺寸和底盒的长宽尺寸一致，针板的四周设置有导柱，载板和天板套设在导柱上，而且载板和天板之间通过连接柱固定连接，此外，针板上还设置有固定孔，固定孔和设置在低盒表面四周的连接孔对位设置，从而使导柱和载板的移动进行很好的限位和导向。

其次，这种设计的FCT针点测试治具的弹簧固定在针板上，而且都均匀的设置在针板的表面上，通过这种布局，不但能使载板和弹簧接触时能够保证水平度，而且能够使针板上具有足够的弹簧，保证在自然状态下弹簧能够提供足够的支撑力，从而支撑天板和载板以及设置在载板上的产品的总重量。

第三，通过将针板、载板和天板进行模组化的设计，使得该FCT针点测试治具在进行不同产品的性能测试时，无需更换其他的部件，只需要更换针板。载板和天板构成的模组即可，从而节省了加工成本，提高了测试效率。

以上就是深圳鸿沃科技设计的FCT针点测试治具的一些主要特点，深圳鸿沃科技是专业治具和非标设备生产厂家，想要了解更多关于治具的信息可咨询13450279580
