ICT测试治具要如何使用你真的知道吗--鸿沃治具

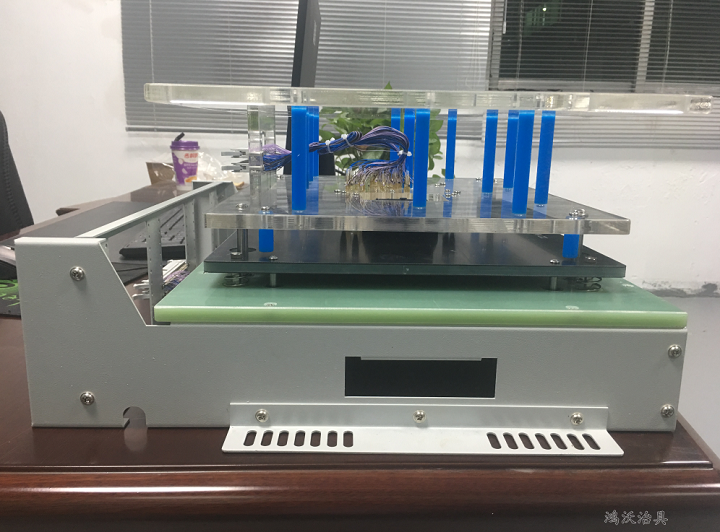

ICT测试治具是对在线元器件的电性能及电气连接进行测试来检查生产制造缺陷及元器件不良的一种标准测试设备。它的操作使用是否规范直接关系着所测试产品的生产制造是否合格的,测试的故障是否准确的,既然ICT测试治具的操作使用如此的重要,那么要如何进行操作使用的呢?
首先,ICT测试治具是藉由治具测试针的接触,透过输入的微量电流,快速测试和检测印刷电路板及其上面组件的短路,断路,错件,漏件,组件值变值等异常状况。因此我们上机前应戴好静电环,检查气管及地线是否连接是否良好,将测试系统的电源ON,,再将计算机的电源ON,此时计算机磁盘驱动器内不可放有磁盘。
其次,我们知道ICT测试治具是一种在线测试治具,我们在测试前应检查测试系统与计算机联机是否正常的,如若正常ICT测试治具会执行自我测试,OK后会自动进入测试程式画面,表示机器正常。此时可进行测试,若有异常画面. 请找技术员维修。
第三,ICT测试治具左上角一般都配有显示器,这是用来查看PCB测试情况的,因此在使用ICT测试治具我们要检查显示器上所显示的测试内容是否与待测PCB版对应,如不对如不对应请根据PCB程序档本记录表,选取测试画面上的“档案”菜单加载正确的测试程序。

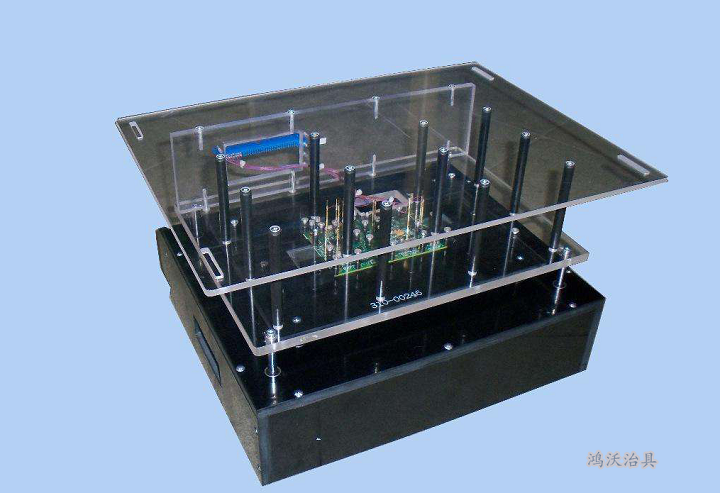

第四,在测试PCBA时,应将待测PCBA放置于测试治具内的定位柱上,确认PCBA放置方向与治具上样品PCB板的方向一致,以免机台下压时探针和PCBA受损。同时用左右手食指同时按下"DOWN"与"UP DOWN"两个按钮,待ICT压到底后开始进入测试状态,先松开右手"UP DOWN"再松开左手之"DOWN"键。
最后,当ICT测试治具上的显示器画面中开始出现"SHORT-OPEN-COMPONENT"进行测试时,我们应从防静电箱内取下一片待测PCB板做好测前的准备工作。测试员需记录好计算机内所测机种的最新程序名和储存的位置,对执行PCB改板和其它原因修改过的程序需及时将旧程序删除掉,并在程序版本表上做好更新记录。
当然由于大多数的ICT测试治具都是客制化生产的,因此有些在使用操作上还是会有微小的区别的,我们需要根据厂家给出的使用手册进行操作的。
