什么是LCD测试治具，它的特点又是什么--鸿沃治具

随着平板显示技术的不断发展，通常LCD屏在封装制程之前都会对其进行点亮等测试，然后通过测试治具产生测试信号传送到LCD屏，以检测LCD屏的质量，而实现这一检测过程的治具我们就把它叫做LCD测试治具。而我们常见的LCD测试治具通常具有以下一些特点的。

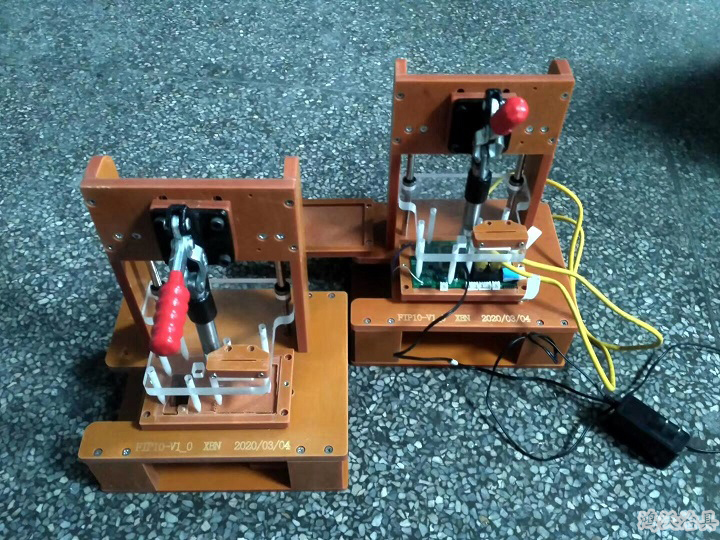

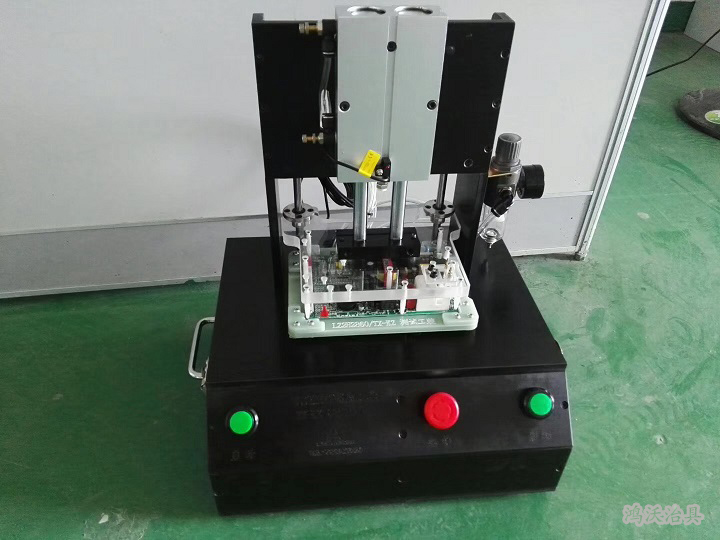

1、LCD测试治具其特征包括测试台。置于测试台上的测试电路板，转动安装于测试台上夹紧机构，测试时，通过翻转夹紧机构对待测LCD屏和测试电路板的夹紧实现电连接测试。测试台台面上设有容置槽以容置测试电路板，测试台内设有连接器，该连接器通过排线和测试电路板电性连接。


2、LCD测试治具测试台的台面上相对两侧各设有开槽，测试电路板禹两侧开槽之间置于测试台台面上，夹紧机构包括固定板以及一端转动连接固定板上的夹板，固定板设于测试治具测试台一侧的开槽上，测试台相对另一侧的开槽上设有夹紧扣，永安里固定夹板的自由端。

3、LCD测试治具的夹板通过其一端连接在固定板上的相对测试台翻转做开合动作，以此来实现夹紧机构和测试台上的翻转开合，同时夹板盖和测试台横跨在测试电路板的测点上方，夹板的下表面对应测试电路板的测点位置设有垫条，保证压紧待测LCD板的触点和测试电路板的测试点接触，从而实现导通。

4、在使用LCD测试治具时，测试治具通过测试电路板的测点和待测LCD板的触点对位接触导通，设于测试台内的连接器将测试信号依次通过排线，将测试电路板传输至待测LCD板，从而进行测试。

以上就是LCD测试治具所拥有的一些特征，深圳鸿沃科技生产的LCD测试治具具有测试准确，结构简单，操作方便等特点，想要了解更多关于LCD测试治具的信息可咨询深圳鸿沃科技13450279580
