我们知道显示屏组件半成品，需要人工测试检验，以减少显示屏组件不良品的流出，保证显示屏品质，而这时我们就需要用到显示屏测试治具，在连接显示屏和治具时，我们需要将显示屏组件或单体屏通过连接板对板连接器折合在测试治具时，通过治具通电，点亮显示屏进行测试检验。显示屏测试治具已经成为了很多屏幕厂家不可缺少的设备之一。今天我们就来带大家了解一下该测试治具具有什么的特点。

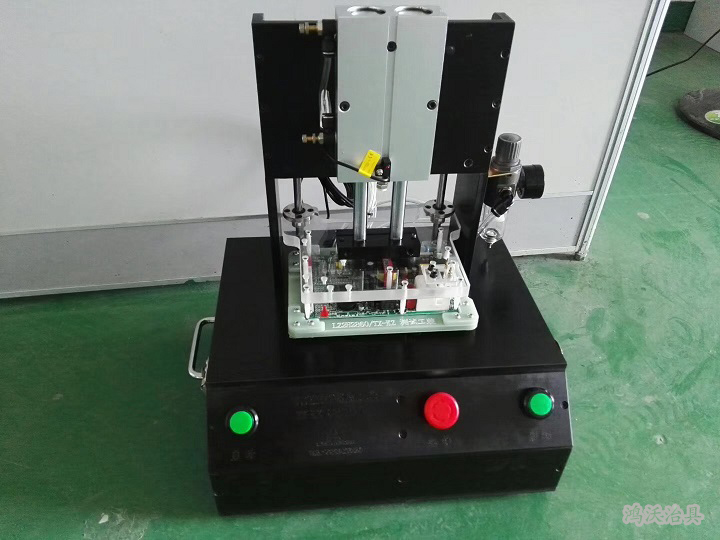

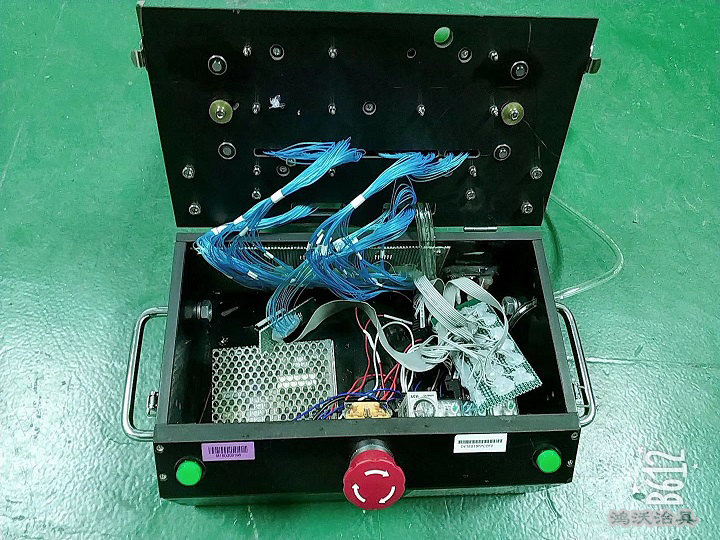

首先，显示屏测试治具包括基座以及可相对基座翻转的卡座，卡座用于承载显示屏，显示屏连接有板对板连接器，板对板连接器包括远离显示屏的连接端，连接端上设有连接排线，基座设有定位槽，基座在定位槽内设有測试排线，卡座相对基座翻转至相闭合状态，连接端定位卡接于定位槽内，以使连接排线与测试排线对准连接。

其次，显示屏测试治具的基座在定位槽内设有吸气管，连接端设有吸附凸台，连接端随卡座翻转至定位卡接于定位槽内，吸气管可吸附吸附凸台，以使得连接端固定卡接在定位槽内。同时基座设有可压盖连接端的盖板，盖板转动连接基板，盖板用于在连接定位卡接在定位槽内时旋转盖合基板，以固定连接端。

第三，该显示屏测试治具的连接端定位卡接在定位槽内时，可以使连接排线和测试排线对位并且对准连接，从而解决了现有的连接排线盲扣在测试排线上时，由于无法有效控制连接排线与测试排线的扣合位置而造成连接排线损坏和测试治具的测试排线扣坏问题。提高了显示屏测试的精确性。

随着显示屏的越来越多样化，显示屏厂家对于显示屏测试治具的要求也变得多样化，这就要求我们在制作和设计测试治具时要根据显示屏的功能和产品来进行制作的。
