我们知道传统的PCB手动测试治具虽然子价格上拥有一定的优势，但是这种手动PCB测试治具需要先在载板上放上PCB后在将放好产品的载板放置在底盒上部，通过夹手下压治具，此种结构的测试治具不仅测试效率低，而且平面度达不到要求，影响测试质量等。今天我们就来给大家介绍可以提供测试效率和准确性的PCB自动测试治具。看下它具有什么特点的。

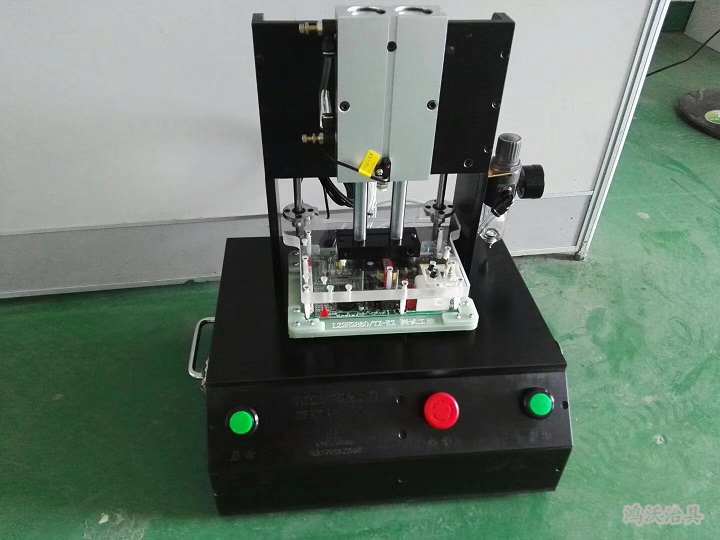

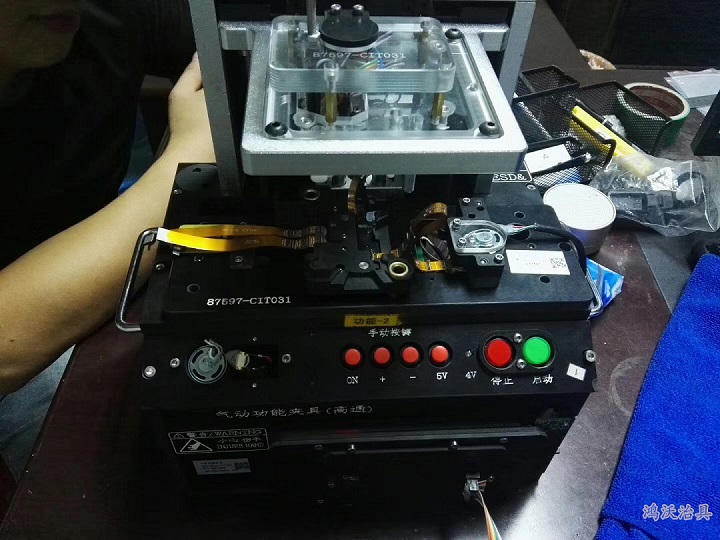

1、PCB板自动测试治具主要有下向上顺序设置的底盒、载板、针板、线路板和上天板，上天板与针板通过支柱固定连接，针板上的测试探针与位于针板下部的载板相对设置，载板设置在底盒的上部，而线路板则固定在针板的上部，线路板上的信号线伸入到底盒中。

2、在制作PCB自动测试治具时底盒上表面两侧分别设置有直线滑轨，而载板的底面上对应设置有能够在所述的直线滑轨上滑动的滑槽。载板的下部还连接有真空吸气组件，用于固定待测试的PCB板。所同时载板后部的底盒上还设置有限位块，以对载板的送进位置进行限位。

3，该PCB自动测试治具底盒上表面的后部两侧还设置有导向柱，上天板的后部两侧向外凸出形成两个连接端，同时两个连接端分别套设在两个导向柱上，用于上天板在升降过程中的导向，以保证行程的准确性。

随着技术的发展，为了提高测试效率和测试的准确性，PCB自动测试治具在电子厂的需求变得越来越多的，想了解更多关于PCB自动测试治具的信息可深圳鸿沃科技13450279580
