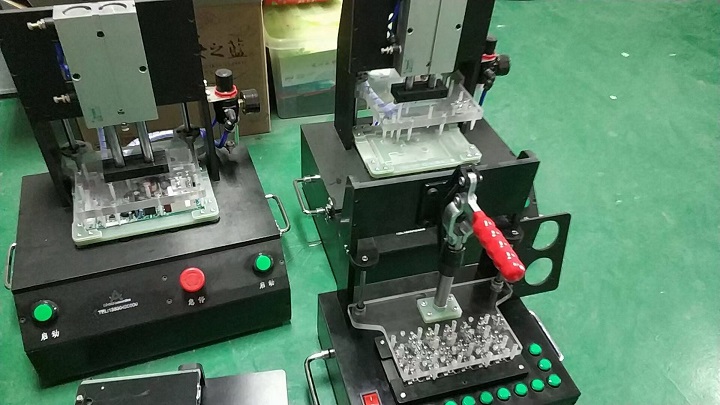

随着对PCB测试要求的提高，气动测试治具这一类功能更为强大和操作方便的治具在电子厂的需求越来越高的，而要制作好气动测试治具，我们就不得不说一下它的气动元件的，气动元件可以将压缩空气的弹性能量转换为动能，它是制作气动测试治具时不可或缺的重要组成部分，既然气动元件如此重要，那么在制作气动测试治具时要如何选择的呢？

1， 气缸选型：应选择双作用气缸，保证压板在测试程序开始 前处于气缸上止点，程序结束后，由气缸提起压板。

2， 电磁阀选型：通常选择5口3位的电磁阀，若测试治具运行同 一个动作而使用多个气缸，应使用同一个电磁阀控制，确定气缸型号与数量后再选择电磁阀，此时注意计算电磁阀空气流量与气缸用气量匹配。电磁阀排气口必须安装消声器。电磁阀的驱动电压选择12VDC或24VDC，未来尽量统一到24VDC。


3， 调压阀选型：测试治具内需要安装带气压指示调压阀，调压阀 调压范围通常在0.05MPa~0.85MPa之间，实际操作调整到0.5MPa。选择调压阀同样需要注意与气缸用气量匹配，选择调压阀流量是气缸用气量的1.5倍。

4， 气源快插头：在夹具箱体后面安装气源快插头，用于引入工厂厂房压缩空气气源。应选择与工厂所用快插同型号插头。


5， 其他气路元件：节流阀，气管，等径或变径接头，二通或三通接头、单向阀等。夹具气路系统采用6mm气管件，局部小气缸可用4mm气管件。

以上是我们常见的一些气动元件部分，我们在制作气动测试治具时要根据测试要求和测试环境来选择合适的气动元件的。想要了解更多气动测试治具的信息可咨询深圳鸿沃科技13450279580
