PCB测试治具的载板要如何设计--鸿沃治具

PCB测试治具的载板又称为浮板，是放置PCB的地方，位于PCB测试治具三明治结构的中间位置，是PCB测试治具的重要组成部分，可以是载板设计的如何，直接关系到PCB的测试效果如何。既然载板如此的重要，那么我们在制作PCB测试治具要如何设计载板的呢?

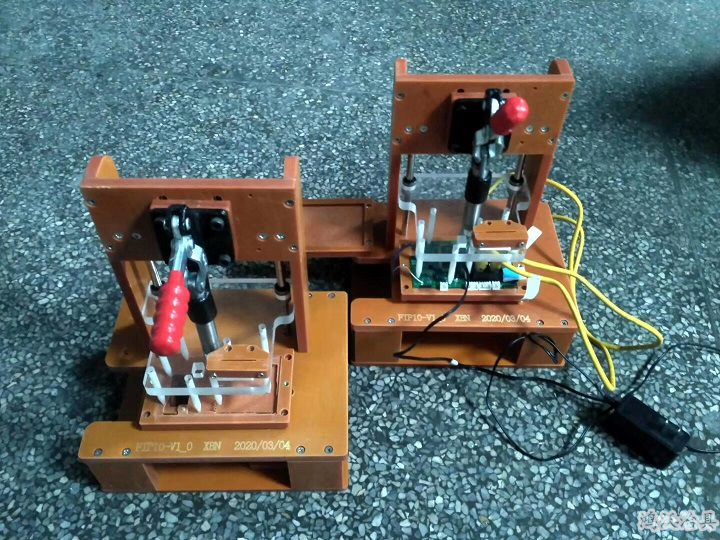

首先、看PCB是否单双面，如果测试的PCB是单面有元件，则无元件面向下，放在载板上。PCB如是双面有元件，若产品和浮板接触的面形状不复杂，我们在设计测试治具的载板时应尽量在载板上铣出容纳突起元件的深槽，这样能使PCB所有的支撑面在同一水平高度，若产品与载板接触的面形状太过复杂或狭小，则在载板上镶嵌支撑柱。


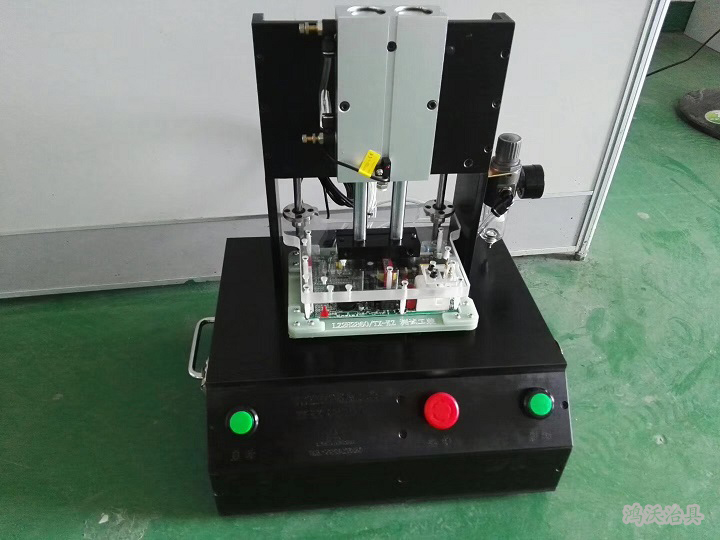

其次、看针孔和定位柱孔，如果说PCB测试治具的载板上开过针孔和PCB的定位柱孔，须略大于针尖外径和定位柱的外径，载板在运动中不得与测试针和定位柱有干涉，在中部留有Board in 和温度传感器的开孔位置。在载板的两边应为操作工安放PCB留有手位。


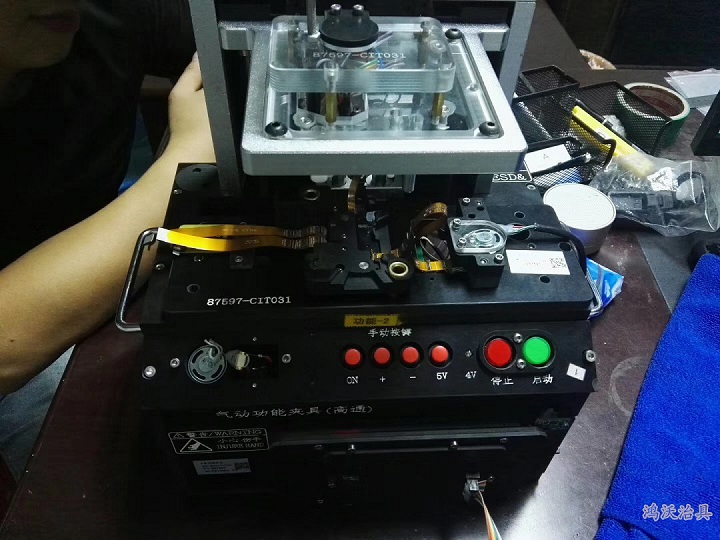

第三、制作材料的选择.我们在选择PCB测试治具载板材料时，原则上推荐使用表面有防静电涂层的环氧树脂玻璃纤维板，厚度5mm，材料表面电阻率10^6欧姆-10^9 欧姆，PCB表面有焊锡的点或焊盘所对应的载板同样需要去除静电涂层。

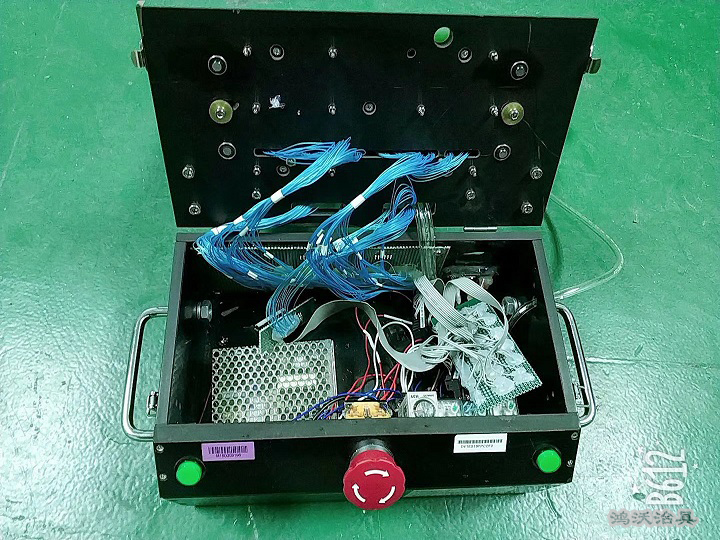

第四、载板应预紧的安装，载板过针孔应刚好遮蔽放松状态的测试针尖，载板下支撑弹簧不少于4个，布置在载板4角，再增加的弹簧布置在左右两侧，弹簧应布置在PCB覆盖范围外面。针板上为弹簧开有专用的安装槽，弹簧可粘接在槽里。要求使用相同规格的成品弹簧，且弹簧直径≥弹簧长度，不得使用自行裁剪的长弹簧中间段。载板预紧安装的等高螺丝应穿过载板和弹簧固定在针板上。


第五、载板与针板的定位，在针板四角，与弹簧均匀分布4只小型导向柱，导向柱穿过嵌在针板上的直线轴承，或用导向滑柱连接载板与针板，以此限定载板运动方向与范围，导向柱或导向滑柱行程应大于测试针行程2倍。

以上就是关于PCB测试治具载板的设计技巧的，当然由于测试环境的不同，我们在设计载板的时候需要根据当时测试环境来设计的。
