所谓模块化结构的ICT测试治具是指由测试模块、针板模块、载板模块和盖板模块组成，在测试不同的PCB时，只需要更换个别零件，其他绝大部分零部件不需变动，四个模块可以独立进行维护，当单个模块出现故障时，可以单独拆下进行维修的一种测试治具。而要进一步了解什么是模块化结构的测试治具，我们首先就要先了解它的组成。

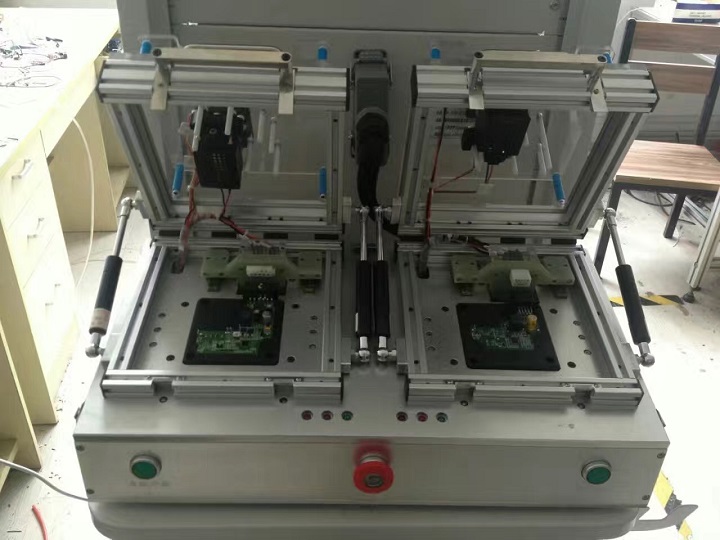

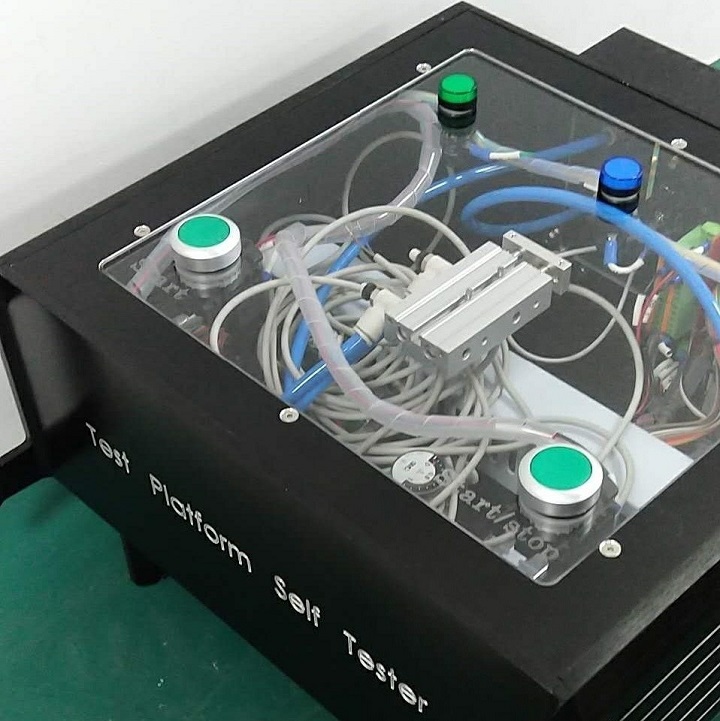

1、测试模块，测试模块包括测试台、支架、计数器、测试通过指示灯、不通过指示灯，电源启动关闭按钮、气缸上升和下降按钮以及测试仪等组成，测试台内部含有真空抽气组件，通过真空吸气组件可将载板模块吸附下降或者释放上升，指示灯选用两种不同的颜色没用了分辨测试通过和不通过两种测试结果。

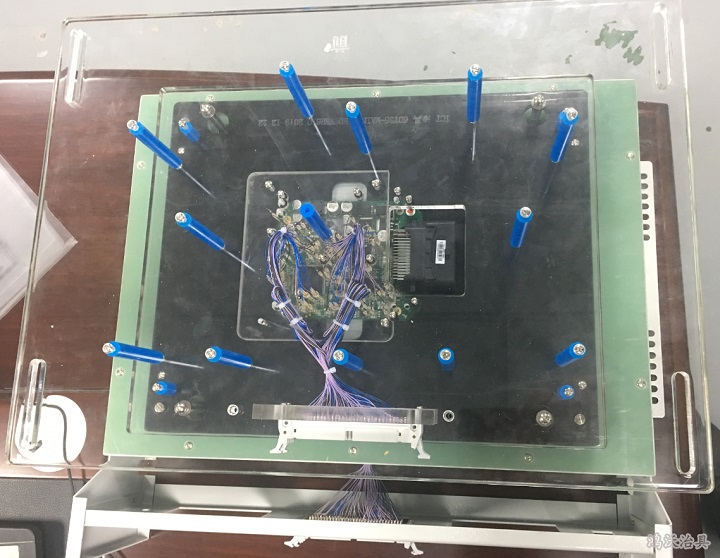

2、针板模块，针板模块包括针板。下围框、海绵垫铜箔、垫片、拉手组件、定位稍、探针、弹簧和底座等组成，在设计针板模块时弹簧分布要对称，以保证载板模块水平放置和受力均衡，同时在下围框和底座上要对称的安装拉手组件，这样可以从测试台上轻松的移出针板模块和载板模块。


3、载板模块，载板模块包括铰链组件，计数器触点、定位稍、上围框组件、海绵垫、铜箔、插销组件、载板和拉手组成，载板、盖板和上围框组件之间形成容纳腔，PCB定位、固定在改容纳腔中，载板上设置有可以穿过探针的探针孔以及可以穿过定位稍的定位稍孔。

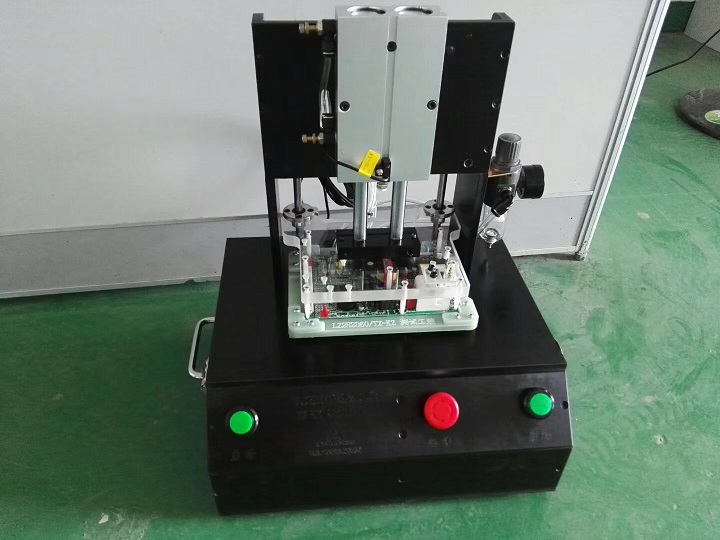

4、盖板模块，盖板模块有盖板、计数器触点碰触稍、螺钉、气缸、安装板、压棒、导柱、垫板个安装板等组成。盖板模块固定在支架上，当气缸下降时，利用气缸驱动盖板模块的升降，将PCB压紧或者释放，不仅操作方便，提高了工作效率，而且保证了在测试时PCB不会发生移动，保证了测试的可靠性。

模块化结构的ICT测试治具缩短了更换治具时间和产品生产制造周期，降低了治具的制作费用，随着科技的进一步发展，深圳鸿沃科技相信模块化结构的测试治具必将会会被越来越多的电子厂所青睐的。
