工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。在焊接过程中，各种工装夹具必不可少，特别是各种产品不同需要的工装夹具也不同，因此在设计工装夹具过程中，应充分考虑夹具实现的可能性。这里深圳鸿沃科技就来给大家说一说设计工装夹具需要注意哪些事项的。

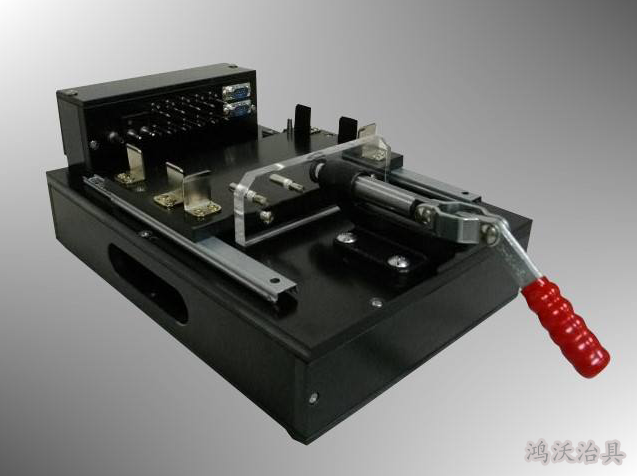

首先，制作的工装夹具应动作迅速、操作方便，操作位置应处在员工容易接近和最容易操作的位置，特别是对手动夹具，其操作力不能过大、操作频率不能过高，操作高度应设在员工最易用力的部位，当夹具处于夹紧状态它能自动锁住。同时为了保证使用的安全性，应设置必要的安全连锁保护装置。接近焊接部位的夹具，应考虑操作手把的隔热和焊接的飞溅物。


第二、我们设计的工装夹具应有足够的装配和焊接空间，不能影响操作人员操作和观察，不能影响我们对夹具的装卸。所有的定位元件和夹紧机构应与焊道保持适当的距离，或者布置在焊件的下方和侧面。夹紧机构的执行元件应能够伸缩和转位。对于大型板焊结构的夹具，设计时要留有较大的裕度。

第三，我们所设计的夹具应夹紧可靠和刚性适当的，夹紧时不破坏焊件的定位位置和几何形状，既要保证在使用夹具是焊件不被松动滑落，同时也要保证焊件不会因拘束度过大而产生较大的应力。确保夹具夹紧时不会损坏焊件的表面质量。


第四，对于一些在导热、导电、隔磁和绝缘等方面有要求我们在使用夹具时应引起注意的，比如使用凸焊和闪光焊时，夹具兼作导电体，而采用纤焊时夹具又可兼作散热体，因此要求夹具本身要有良好的导电和导热性能。这就要求我们在选择制作夹具的原材料要选择导电和导热良好和通用化的原材料。

工装夹具在电子生产制造厂的应用越来越广，而大多数的夹具都是根据产品定制化生产和设计的，这就要求我们更懂得夹具的应用和设计，这样才能设计生产出更高工艺的夹具的。
