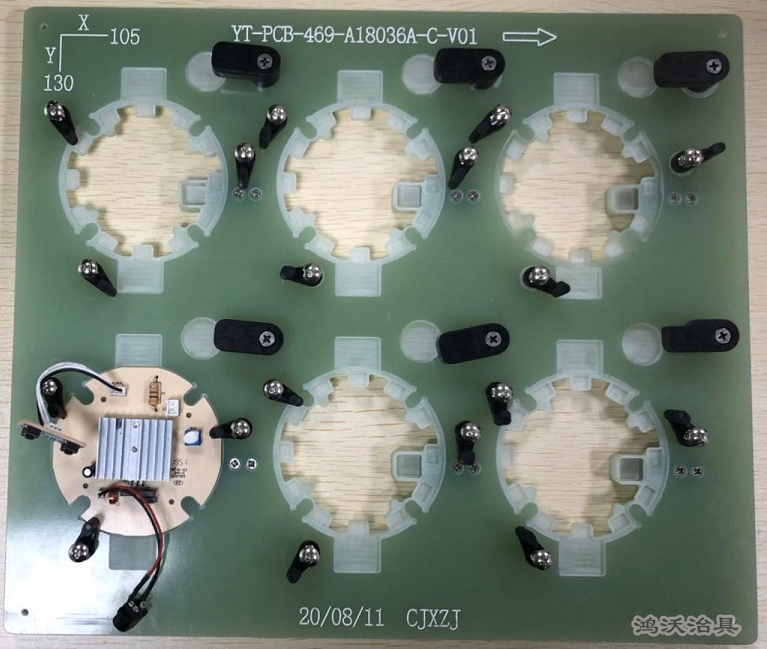

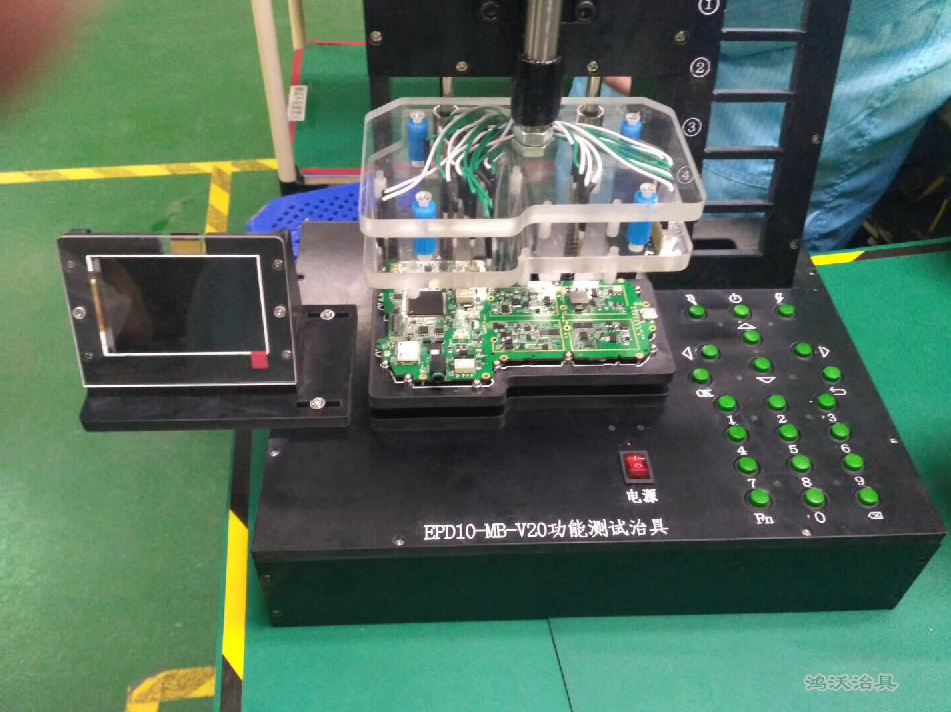

PCB测试治具主要是对PCB板各个元器件进行性能测试的,在当今电子制造服务中起着极为重要的作用,它可以严控出货品质,及时发现问题以便对前期工序如SMT、DIP方面的调整,优化PCB板的工艺流程。而要制作一个高品质的PCB测试治具,深圳鸿沃科技认为把握以下这几点重要。
首先、原材料的选择,制作PCB测试治具我们需要用到亚克力板、定位柱、顶针、卡片、引线等这些材料,在制作PCB测试治具的时候,我们需要根据实际的情况选用适当的材料,。测试架中测试针及相关材料的选用对于测试治具的好坏及成本是非常重要的。
其次结构设计要合理,在制作PCB测试治具时,治具的载板/压板避位要合理,在对产品测试时要有相应的保护措施避免损坏测试板。同时治具盒内布局合理,布线和安装控制系统的空间充足。光纤/MIC/SPK/SIM卡模拟插卡位和预留的位置应正确。布局要合理。
第三,定位要准确,设计的PCB测试治具定位要准确,连接器的对接应该畅顺。采用正确的零点校正,测试治具的零点漂移会随着测试条件的变换或者是测试治具的不同而产生改变,所以开路以及短路的零点校正非常必要。所以FCT测试治具都有开路和短路校正的设置。
第四、维护要方便,我们所设计的PCB测试治具箱体锁合应采用箱包扣或者压扣等方式便于更换部件和维护。当治具出现断针和老化时可换针维护继续使用。
随着SMT产品在我国的快速发展,PCB测试治具已经成为了很多电子厂不可或缺的治具设备,我们只有把握好它的制作要点,才能生产出高品质的PCB测试治具的。
