简单介绍下焊接工装夹具的四个典型定位机构--鸿沃治具

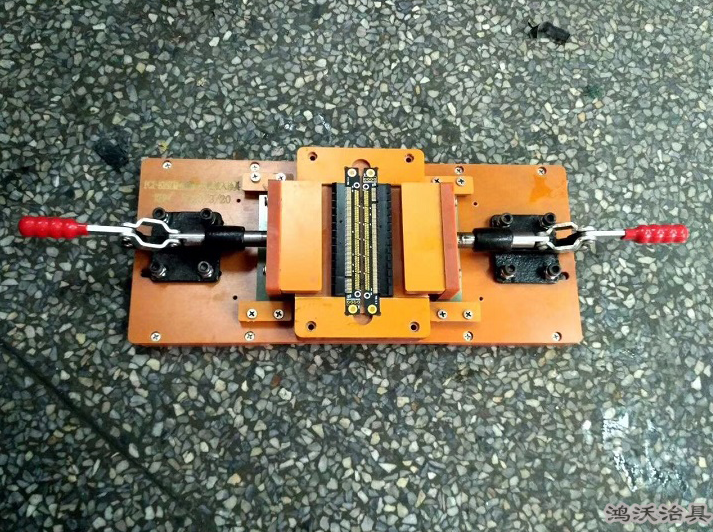

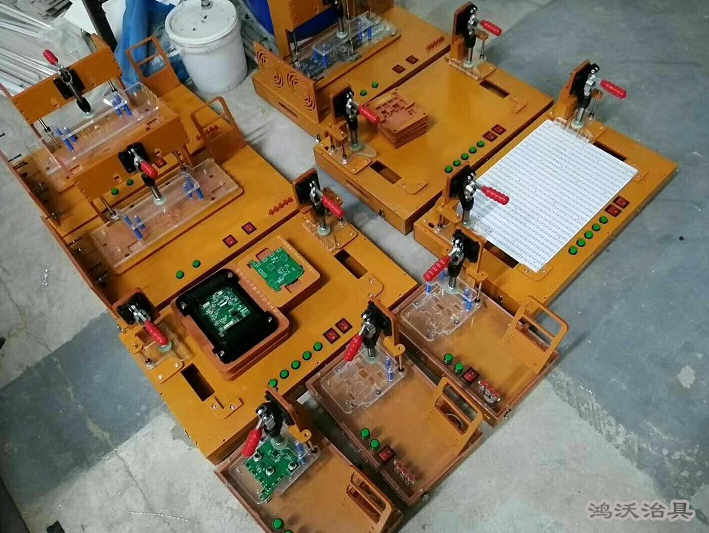

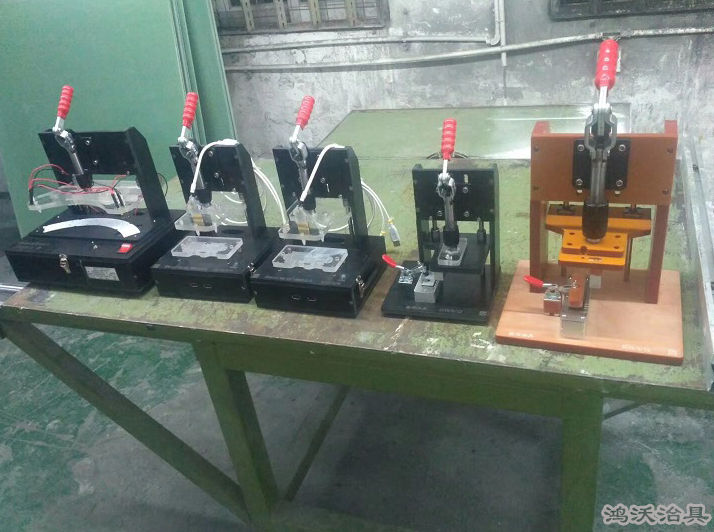

在工业自动化快速发展的今天，焊装工装夹具以成为工厂自动化焊接的重要辅助设备，而要保证焊接工作的高效安全和焊接产品的质量稳定性，除了要选择合适的定位系统之外，选择合适的定位机构对于焊接工装夹具的设计来说也是非常重要的，这里我们就来介绍下常见的几种典型定位机构，希望对大家设计工装夹具有所帮助的。

1、抽销机构，当产品孔的轴线方向与取件方向（一般为竖直方向）的夹角>5°时，定位销应设计成活动销，在装件之前由阀片控制气缸带动定位销伸出，装件后完成焊接，在取件前有阀片控制气缸实现定位销的缩回，完成销定位工作。此机构可以根据产品孔的形式，对伸出销进行修改，被广泛应用于焊装夹具的销孔定位。


2、浮动压紧机构，在要求多点同时压紧或曲面压紧时，为了让所有压点都能有效压紧，可选择浮动压紧机构，该定位机构可以改变摆臂的形状，通常摆臂回转处间隙不能超过0.5mm，以保证良好的浮动压紧效果。




3、圆管支撑压紧机构，在焊装夹具的设计中，经常有圆柱类零件需要支撑压紧，此机构是底部V形块+可调节支撑销来进行支撑，夹紧与之对应，可调节性良好，可以提高圆柱类零件的定位准确性。

4、U形支撑+弹簧压紧机构，此机构常用于方管的定位支撑，U形块单侧与方管一面接触，方管另一面依靠弹簧压紧机构来定位，U形块另一侧起初导向作用，产品取出时需克服弹簧压紧机构与方管的摩擦力。常规的U形支撑两侧面都与方管表面接触，发生焊接变形时，易导致工件无法取出，影响焊接生产。

以上四种定位机构是我们在设计焊接工装夹具时经常用到的定位机构，我们在设计焊接工装夹具时，应该采用通用化、标准化的机构的，这样才能提高夹具的通用化、系列化程度和焊接生产线的可维护性。
