一个成功的治具设计不仅与原材料的选购、治具厂家的设计经验和加工设备有关之外，同时与我们在设计治具前的准备工作也是息息相关的。制作治具时的准备工作做得是否充分，直接影响做后期治具制作的是否顺利的。那么我们在设计治具时需要做好哪些准备工作的呢？

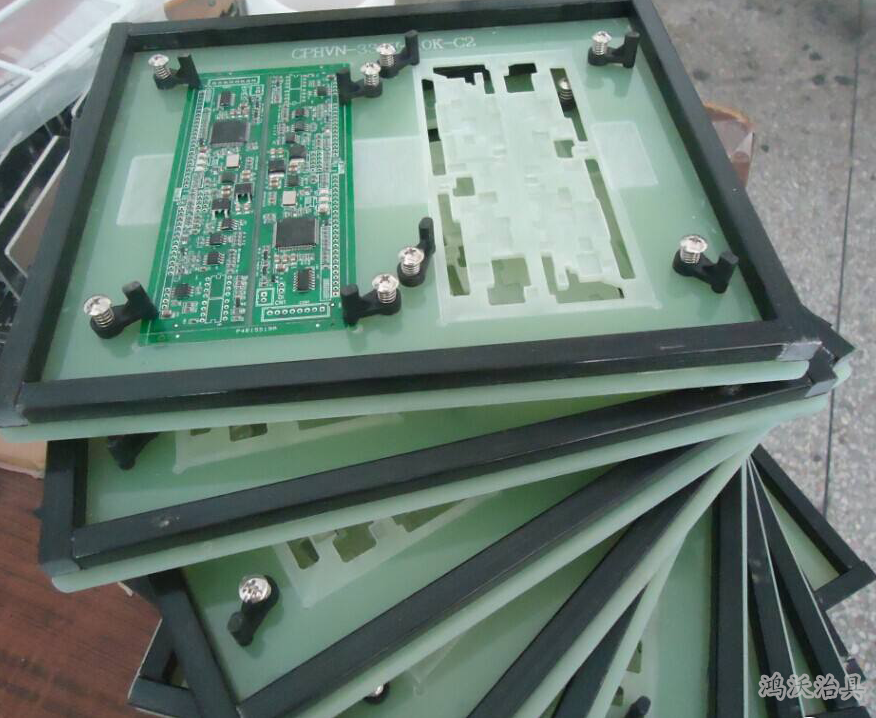

首先，准备好PCB图档（CAD，GERBER格式可以打开），如果没有图档，则需要提供空PCB用于抄数。PCB GERBER资料，这个是我们设计的治具产品的信息资料，他的作用很重要。确认GERBER文件是我们设计治具的第一步，如果连GERBER文件都没有，治具制作基本上算是开展不了的。因此，确认GERBER是我们所有工作的第一步。


其次，要有零件的PCB拍照，正面，侧面，底面，标出更高DIP零件高度。对于PCB拍照，也仅仅是针对一些客户提供不了实板的情况下不得已而为之的。我们有了GERBER，还需要对应零件的高度。（DPI所指的是插件）一块PCB上面DIP零件正常情况下是最高的。当然还有一些SMT，这些高度数据都是制作治具需要的。我们在设计的时候就要考虑干涉性的问题。以 免压坏零件。

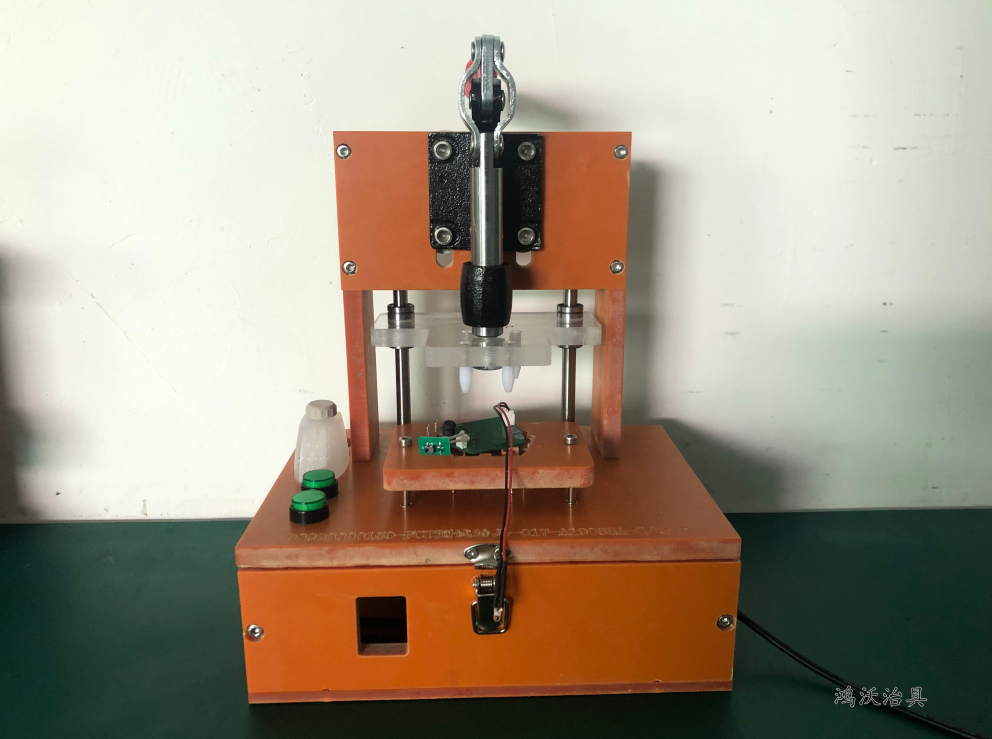

第三请使用画图工具在图片上标出下针位置。对于产品下针点的位置，是需要客户来给出资料的，哪里需要下针，做什么用的。如果靠我们经验来分析往往会出错，所以这里还是要客户给出针点图来。如果客户对探针没有特殊要求，我们就用常规的探针，至于探针需要用多大的，这个就需要看实际情况了。也就是两针点间的间距。然后探针头用什么型式的等等。这个后续会有讲到。这里我们只要知道，需要客户提供针点图，以及接线图等。


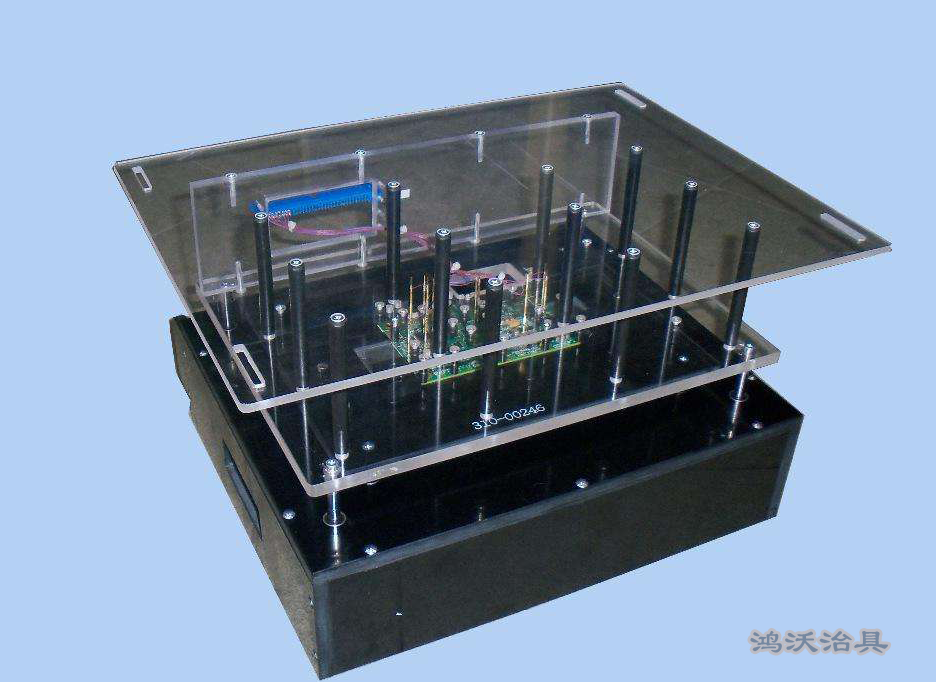

第四提供PCB实物板。这个板可以理解成调机板，治具做出来后，因为设计失误或着是加工的误差，装配的误差。新制作出来的治具一般都需要客户提供实板进行调机。以达到出货就可以用的效果。这一点也很重要。如果我们出的治具送到客户现场还不能实用，对我们公司的形像也会产成不小的影响。


还有就是，一些附加的要求，我们在制作治具之前也是需要跟客户确认清楚：如：治具上要放置电源开关、插座、显示屏、测试板等，则客户的样品需提供配件的实物或尺寸图，电流电压表需注明具体的量程范围。
