PCB测试治具为什么要对支撑结构进行改良--鸿沃治具

PCB测试治具的改良支撑结构包括治具底座、针板和探针和不同型号的垫圈等组成，随着SMT技术的发展，PCB板越来越多样化和精密话，因此有必要设计一种改良的支撑结构用于对PCB板的支撑，从而降低产品的不良率。

首先，电路板的名称有线路板、PCB板、铝基板、高频板、超薄线路板、超薄电路板、印刷(铜刻蚀技术)电路板等。电路板使电路迷你化、直观化，对于固定电路的批量生产和优化用电器布局起重要作用。随着电子信息化的不断发展，电路板的用处随处可见，然而在对电路板加工的过程中通常需要进行测试环节，PCB板测试治具是PCB板生产过程测试环节中的重要设备。

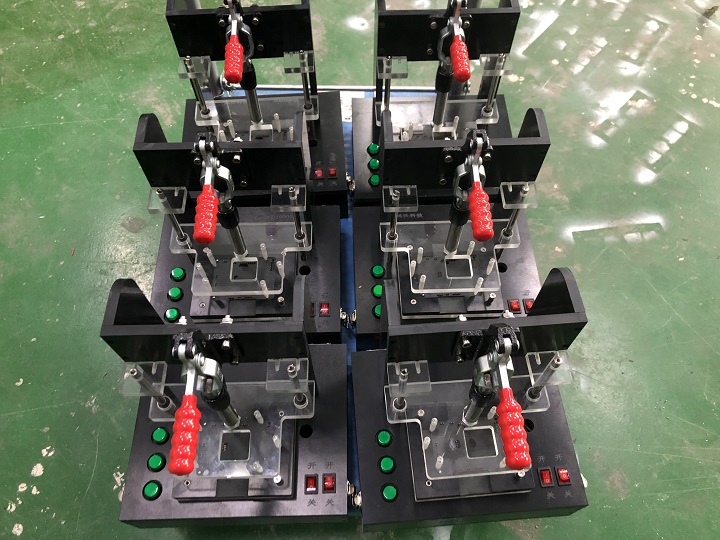

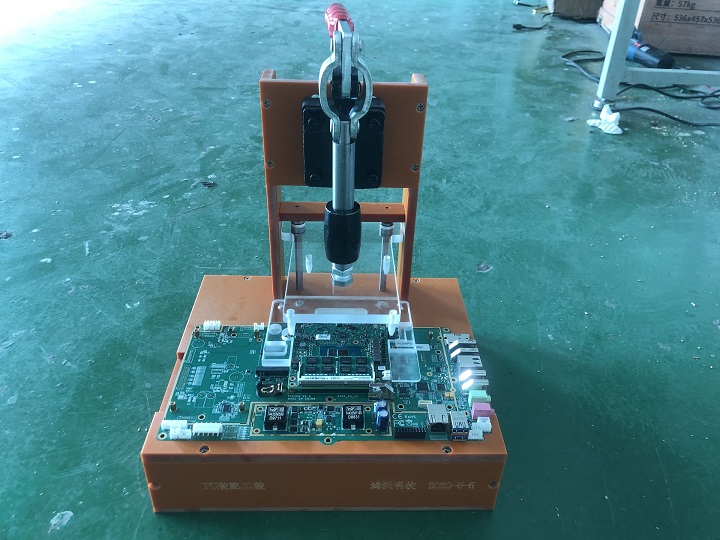

其次，PCB板测试治具是一种以PCB板为模型而设计的、用于电性能通断测试的一种专用夹具，有单面治具、双面治具之分。在高精密线路板的生产时，需要通过治具来测试其电性能。在实际生产中，PCB板多为批量制造，故在测试时也是批量进行，传统的PCB板开短路测试过程中，会发生PCB板之间支撑力不足的问题，这就会导致测试过程中出现开路、短路现象，既增加了调试时间也影响了测试良率。

第三，通过采用不同型号的垫圈对多层PCB板进行支撑，使得每一层能够适应所处的压力环境，避免了压力的集中作用，有效防止层板因支撑不足而发生短路、开路等问题，垫圈采用弹性的橡胶制作，可以吸收治具开模、闭模时的冲击，防止刚度过大发生变形破坏，有效提高了测试治具的支撑强度和稳定性，提高了测试效率。

随着技术的发展我们在制作PCB测试治具只有与时俱进，根据PCB板的工艺来设计出更多符合当前PCB板工艺的测试治具的。
