我们知道现有的PCBA双层板测试，大多是人工操作，这种人工作业效率低，而且，由于双层板需要两面转，易于混淆，随着测试的时间累积，容易造成人眼疲劳，影响测试的准确性，这就需要一款PCBA双层板测试治具来解决这一问题的。今天鸿沃科技就来给大家介绍一下PCBA双层板测试治具应该如何制作的。

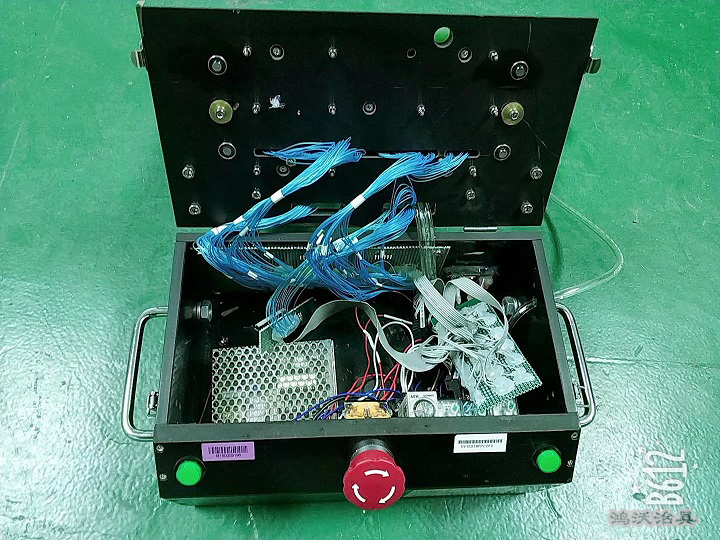

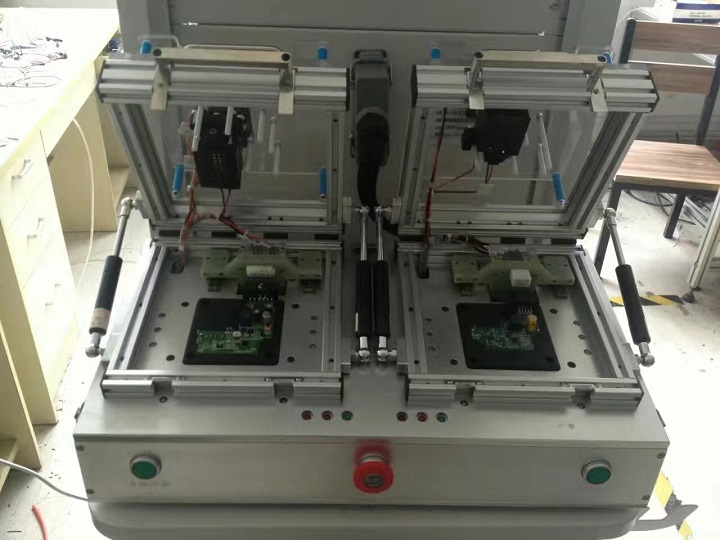

首先，该PCBA双层板测试治具主要有这几个部件组成：1、门形框架，其内侧设有竖直滑轨，顶部设有贯通孔；2、固定板，其两端与门形框架两内侧固定连接，其上设有凹槽，该固定板用于放置待检测PCB双层板驱动机构，固定在门形框架顶部，其输出端穿过贯通孔向内延伸/3、压板，其两侧与竖直滑轨滑动连接，其顶部与向内延伸的动机构输出端固定连接。


其次、在第1测试模板，其上设有第1复数测试孔，第1复数测试孔包含与待检测測PCB双层板上表面第2复数试点同样的设计并在对应于测试点的测试孔处填充有第1导电凸点，该第1测试模板远离第1导电凸点的一面固定在压板底部。

第三，在第2测试模板，其上设有第3复数测试孔，第3复数测试孔包含与待检测PCB双层板下表面第4复数测试点同样的设计并在对应于试点的测试孔处填充有第2导电凸点;该第2測试模板嵌入固定板的槽中，第2测试模板上的第2导电凸点与待检測PCB双层板下表面的测试点接触。

第四，动机构上下调位，为实现第1测试模板第1导电凸点与待检PCB双层板上表面第2复数测试点接触与分离。同时，该测试治具还包括:一红外发生器和一红外接收器，分别安装在待检测PCB双层板上方的门形框架两内侧。

我们发现该PCBA双层板测试治具通过将两测试模板设计成包含待测PCB板测试点的构造，可以便于自动化测试PCB双层板:而且，对于若干PCB双层板可以取一共性的测试模板，这样可以只经一套测试模板就可适应不同待测PCB双层板的电性能测试。
