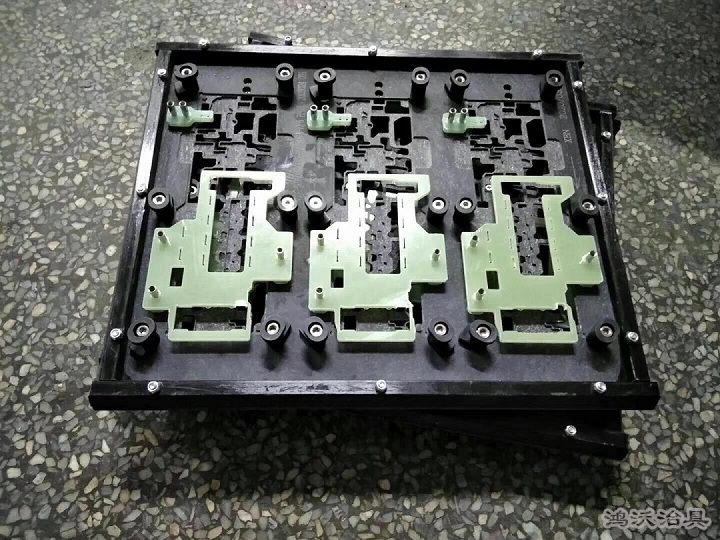

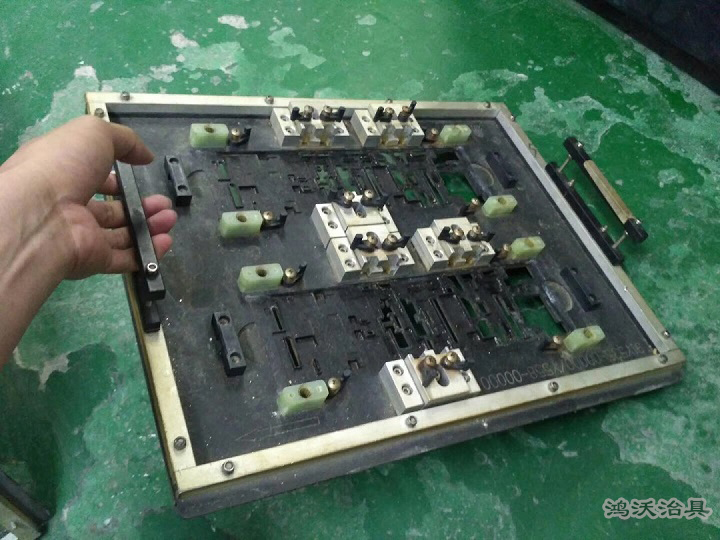

波峰焊治具又称过波峰炉治具，是针对PCB板过波峰焊时有些部件需要保护或者通过治具起到辅助 定位插件的作用所设计的一种治具。波峰焊是让插件板的焊接面直接与高温液态锡接触达到焊接目的,其高温液态锡保持一个斜面,并由特殊装置使液态锡形成一道道类似波浪的现象。在制作波峰焊治具时我们要注意哪些问题的呢？

1、波峰焊治具的承载边宽度要根据波峰焊的锡爪进行设计，一般为5mm或者以上的，同时承载边上面部分不能有结构件的存在，以免和锡爪干涉，造成上锡不良的，承载边的厚度不宜太厚，一般为2mm。


2、波峰焊治具的四周要有道大一点的圆角，以免造成治具在过波峰焊过程中出现卡板现象的，一般情况下倒圆角的半径为承载边的宽度。

3、波峰焊治具露出来来的零件脚的开孔部分应尽量开大，而且反面要大角度倒角，确保锡波能更好的留到零件脚的开孔内，除要上锡的部分外，其他地方都不能在开孔，同时四周要装挡锡条，以免造成溢锡现象的出现。

4、在不影响治具使用强度的情况下，我们在设计波峰焊治具时应尽量把中间放PCB板的部分掏空，确保治具在回流焊时充分受热，以免造成冷焊。当然如果所制作的治具较大，挖空部分太多，为了防止治具的变形，我们要安装加强筋来防止治具变形的。


5、在设计制作波峰焊治具时放板位置下沉的深度不能大于PCB的厚度，否则会造成印刷锡膏厚度的增加，造成回焊后短路，对于会浮高的零件，要有压浮高的结构。

以上就是我们在设计波峰焊治具时要注意的一些问题，随着SMT技术的发展，波峰焊治具已经成为很多PCB板厂家不可或缺的治具设备，我们只有了解它需要注意的问题的，才能设计出更高品质的治具设备的。
