我们知道ICT测试治具通过对线元器件的电性能及电气连接进行测试，来检测生产制造缺陷及元器件不良的一种标准测试手段，它可以检查在线的单个元器件以及各电路网络的断开、短路情况，具有操作简单、快捷迅速、故障定位准确等特点。既然ICT测试治具这么重要，那么我们应该如何去制作的呢？今天测试治具厂家鸿沃科技就来给大家介绍下ICT测试治具的制作步骤。

1、领取PCB，在制作ICT测试治具我们首先要做的是领取PCB，PCB又称印刷电路板和印制板。随着SMT技术的发展PCB从单层板发展到双层板、多层板并不断向高精度、高密度、细孔径、细导线、小间距、多层化和高可靠性方向发展，因此在制作ICT测试治具之前我们首先要知道所测试的PCB是什么样的。


2、布测试点，PCB板线路布测试点相对较为灵活，原则上是每条线路的末端布一个测试点，并用油笔在PCB的两面做上记号，以方便下步写针号，布测试点方式一般都是由芯片到针座，强电到弱电的顺序，PCB板线路的长短以及线路上的元器件都有所不同，布测试点的方式也不一致。我们在制作ICT测试治具时要根据PCB板的情况来布测试点的。

3、编制针号，在编制ICT测试治具的针号时，我们要根据布的测试点进行编制相应的针号，编制针号没有硬性规定，按照PCB板的下端到上端、左端到右端的原则进行编制即可。

4、编制钻孔程序和钻孔，当CNC数控文件发放后用一块透明膜的垫板试钻，检验文件是否合格。试钻后的透明膜垫板用菲林图形校对，孔位是否准确、是否有漏选点，检验合格后才能钻治具的垫板。 钻孔时必须在环氧垫板和透明膜板上用记号笔标注正反面标记，防止做治具用错垫板的方向。

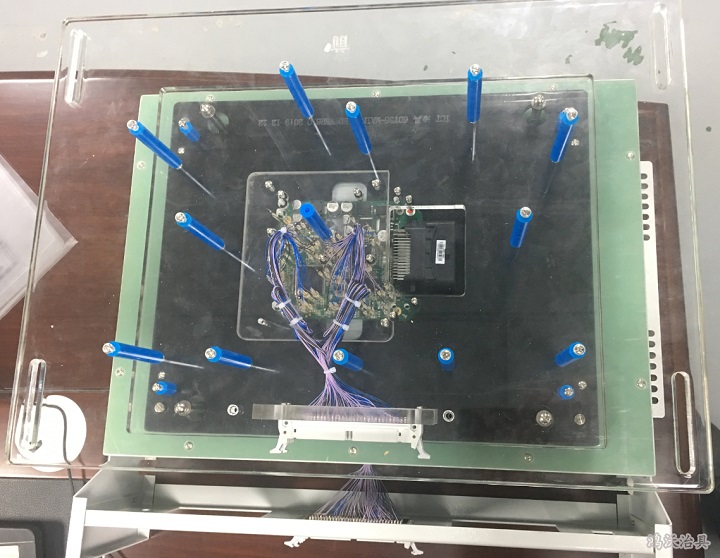

5、复制针号、插针，复制针号时应从编制的针号进行复制，复制第二块PCB板针号时则接着第一块PCB板的尾针号以32为倍数加1开始编号，ICT测试治具探针的选用应根据PCB板布测试点选择不同型号的探针。

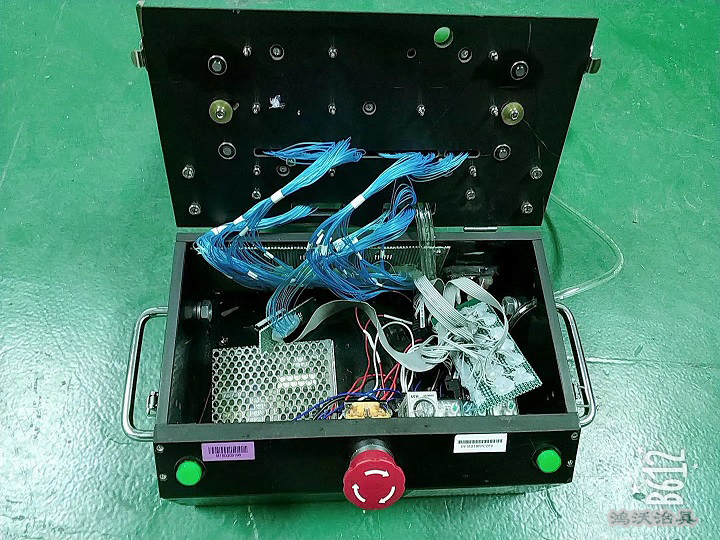

6、绕线，完成以上工作之后，就该进行绕线了，OK连接线先绕在34芯差排针上，从1号开始绕连接线，牛角排插上的线按照编制的针号顺序进行绕线，在绕线时要谨防出现错绕、漏绕等现象。


7、组装治具，ICT测试治具的组装应按照排插方向为左向右进行安装，配线时排线座插头编号应垫板标识的孔位，编号要一致，不得错配和漏配；插头上的顺序号不得错乱，连接导线不得有断损的打拆，连接触针之间不能有短路。同时贴上相应的标示和标签。

以上就是我们在制作ICT测试治具时的一些步骤，我们只有规范治具的制作和管理，这样才能制作和生产出更高品质的ICT测试治具。
