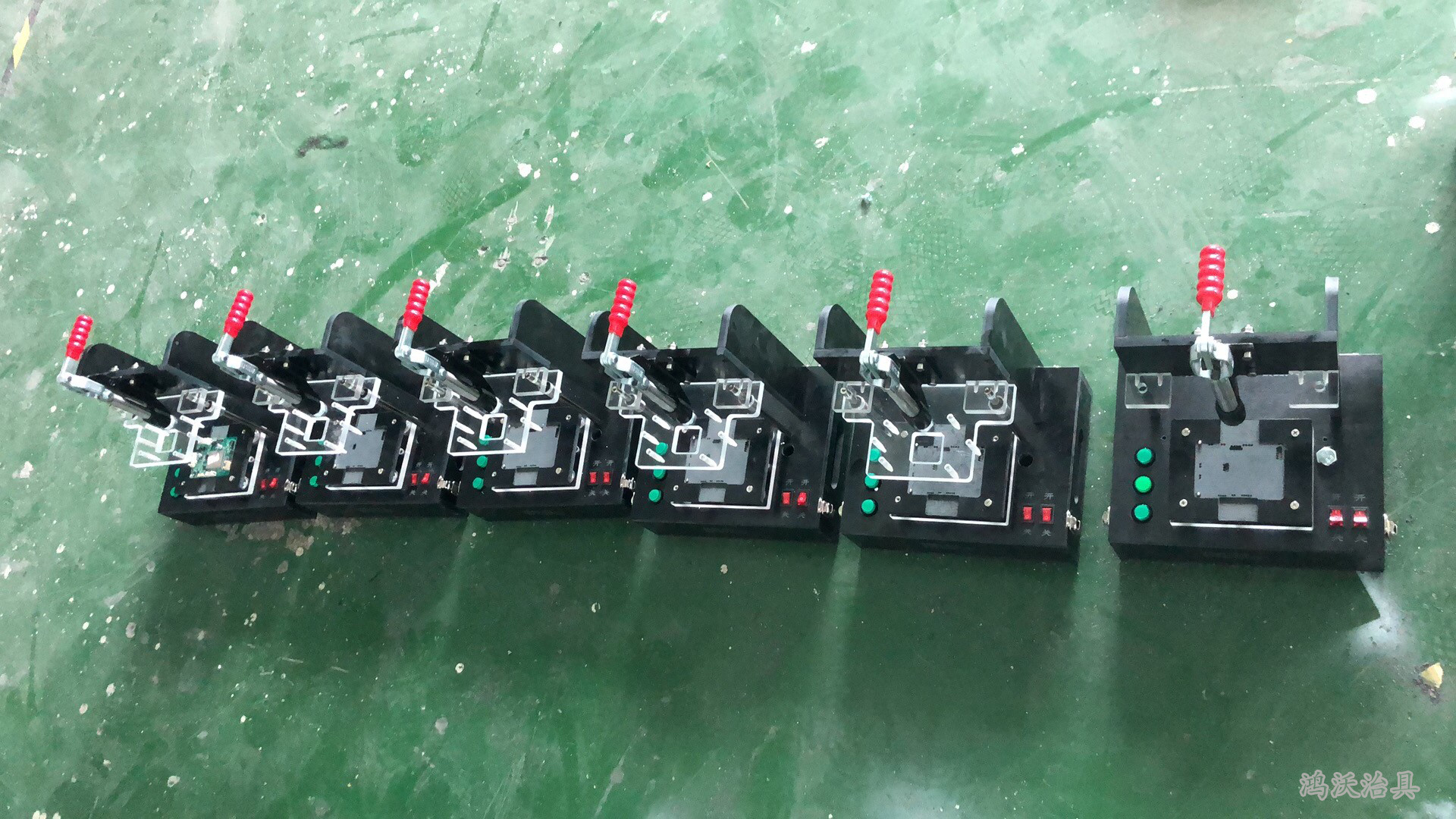

我们知道PCB测试治具的核心部分主要由针板，载板，压板组成的三明治结构，三块板通过精确可靠定位系统串接在一起，其它部件全部围绕这三块板提供结构支撑，定位，驱动力等作用。因此设计好三明治结构是我们制作PCB测试治具重要的一步，这里我们就来说一说该如何设计测试治具的三明治结构的。


首先、针板的设计，针板用于安装测试探针，是制作PCB测试治具的核心部件，通常情况下兼作夹 具箱体的上面板，在三明治结构中放置在最下面。在设计针板时，镶针的孔径，孔深及孔间距必须与针套的尺寸规格一致，具体参数见 所选针套的资料。手动常温测试治具的针板可使用POM板及透明亚克力板，气动测试治具及手动三温测试治具的针板应使用环氧树脂玻纤板来制作的。

其次、载板的设计，载板又称浮板，是放置PCB的地方。在测试治具三明治结构中位于中间。如PCB是单面有元件，则无元件面向下，放在载板上。如是双面有元件，尽量在载板上铣出容纳突起元件的深槽，这样能使PCB所有的支撑面在同一水平高度。同时载板上开过针孔和PCB的定位柱孔，须略大于针尖外径和定位柱的外径，载板在运动中不得与测试针和定位柱有干涉的。

第三、压板的设计，压板是用于将PCB水平向下推动并压缩测试针的主要部件，位于三明治结构的最上层，通常用透明的材料制作。当PCB两面都有测试点时，压板可以兼作上板。压板上应装有两种压棒，一种是PCB压棒，用于均匀下压PCB到载板上，使压棒压在载板上PCB的无电子元件区域。另一种压棒是载板压棒，载板压棒布置在PCB区域外的四角，采用圆柱形。

PCB测试治具的针板、载板、压板组成的三明治结构是是设计测试治具的核心部分，我们在设计时要根据实际的使用情况来进行制作和设计的。
