测试治具的电信号部分要如何安装--鸿沃治具

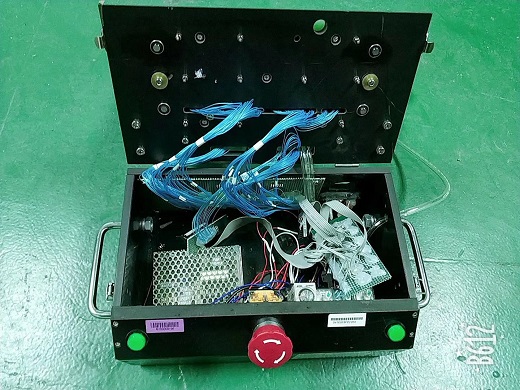

我们知道电信号部分是测试治具的一个重要组成部分，它能够检查制成板上在线元器件的电气性能和电路网络的连接情况。因此怎么安装测试治具的电信号部分就变得非常重要，而测试治具的电信号部分主要有测试针、连接线和连接器等组成，要知道怎么安装测试治具的电信号部分，我们就首先要知道测试针、连接线和连接器要怎么安装的。

首先测试针，我们在安装测试针时要根据PCB上测试点的间距，测试点上电流的大小，测试点与相邻电子元件的距离选择合适的针套，并尽可能只用一种针套。根据PCB测试点，选择合适针尖类型。测试针套的安装必须确保测试探针的压缩行程大于其最大行程的1/2，小于其最大行程的2/3。测试针套与连接线焊接后，所有焊点需要热缩管绝缘保护，并把连接线固定在测试针所在针板或压板后。当夹具针板在运动中，必须保证针套和电线的焊接部分保持相对的静止。

其次连接线，在安装连接线是测试工程师给出测试治具接线图，图中必须根据信号电流注明所有接线的线号。常用连接线线号对应最大通过电流。连接线材料：采用多股软线，连接线的固定必须牢固，美观。线缆从夹具出来时，必须使用线箍套紧线缆。测试治具除了常用的连接线之外，还有其他各种信号线，对于这些信号线，我们应将其标注在测试治具的接线图中。


第三连接器，连接器主要指测试机柜与测试治具之间的多点连接线的接口，在确定测试治具方案时，就要确定连接器的形式，数量，具体品牌，型号，连接方式等，当这些确定后，测试治具厂家应在连线图上标明连接器的品牌，型号，P/N。同时，将确定的连接器开孔尺寸提供给Vendor，用于治具加工。

其实我们只要了解了测试治具的电信号部分主要有哪些组成，那么测试治具的电信号部分的安装就不会太难的，想要知道更多关于制作测试治具的信息可咨询深圳鸿沃科技，电话13450279580
