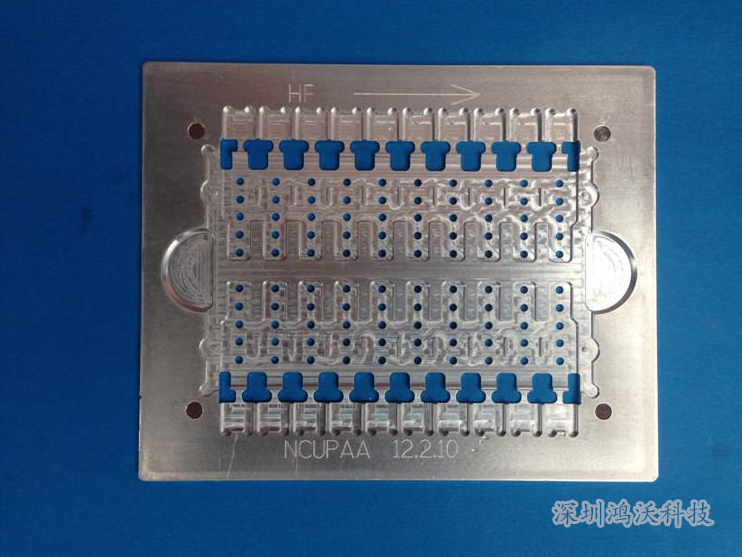

SMT贴片治具最重要的一个设计就是板图设计，对于板图设计我们需要注意的几个问题：
第一：建立封装库中没有的封装。在设计PCB板图前，苦原理图中的某元器件在封装库中找不到封装模型，则需利用元件封装模型编辑器来新建，要保证所用到的元器件的封装模型在封装库（可以是多个库文件）中是齐全的，才能保证PCB设计的顺利进行。
第二：设置PCB板图设计参数。根据电路系统设计的需要，设置PCB板的层数、尺寸、颜色等。
第三：载入网络表。载入由原理图生成的网络表，将元件封装模型自动载入PCB设计窗口内。
第四：布局。可采用自动布局和人工布局相结合的方法，将元件封装模型放在PCB规划范围内的适当位置，即让元件布局整齐、美观、利于布线。
第五：布线。设定布线设计规则，开始自动布线，如果布线没有完全成功，可进行手工调整。
第六：设计规则检查。对设计完的PCB板进行设计规划检查（检查元件是否重叠、网络是否短路等），若有错误则根据错误报告进行修改。
第七：PCB板仿真分析。对PCB板的信号处理进行仿真分析，主要分析布局布线对各参数的影响，以便进步完善、修改。
第八：保存输出。设计好的PCB板图可以保存、分层打印、输出PCB设计文件等。
鸿沃科技在SMT贴片治具方面具有非常设计经验，拥有多台先进的生产设备和检测设备，所设计和生产的贴片治具精度高于同行业水平。
