PCB测试治具和贴片治具的区别--深圳鸿沃治具

PCB测试治具和贴片治具很多人往往分不清楚，有些人觉得PCB测试治具就是贴片治具，虽然这两款治具看起来很相识，但是在实际使用中却大不相同，今天深圳市鸿沃科技有限公司就来和大家说一说这两款治具的区别，方便大家区分。

一、原理不一样：

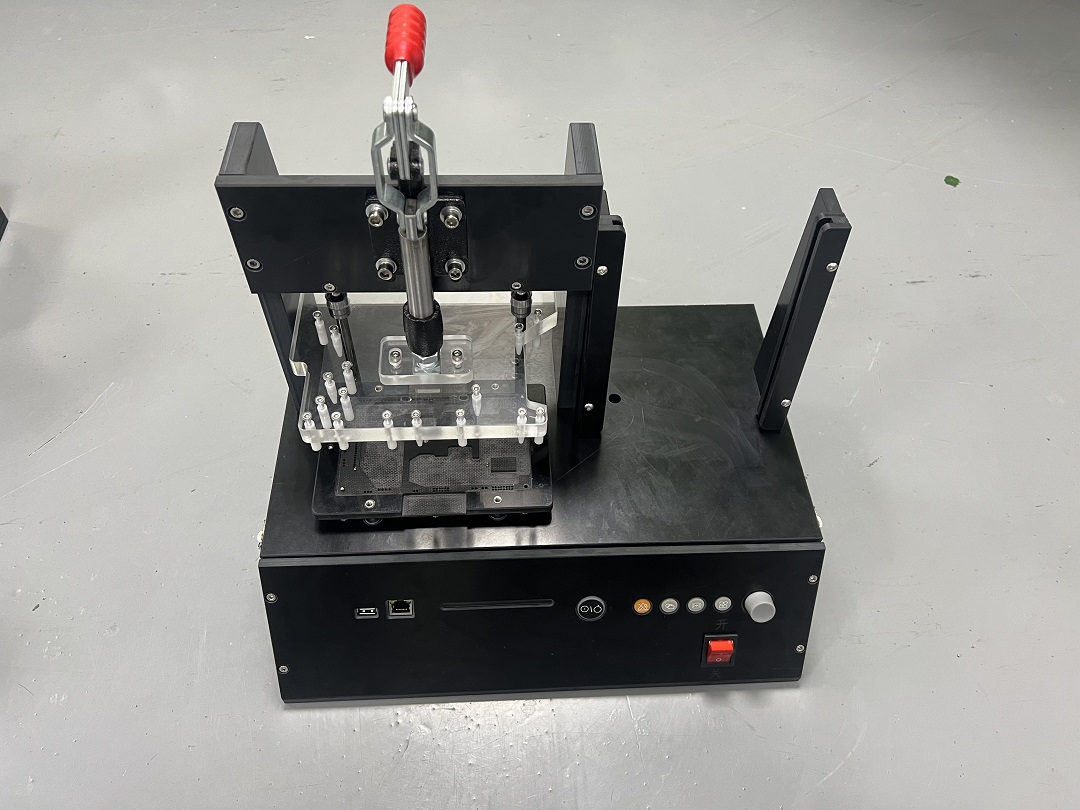

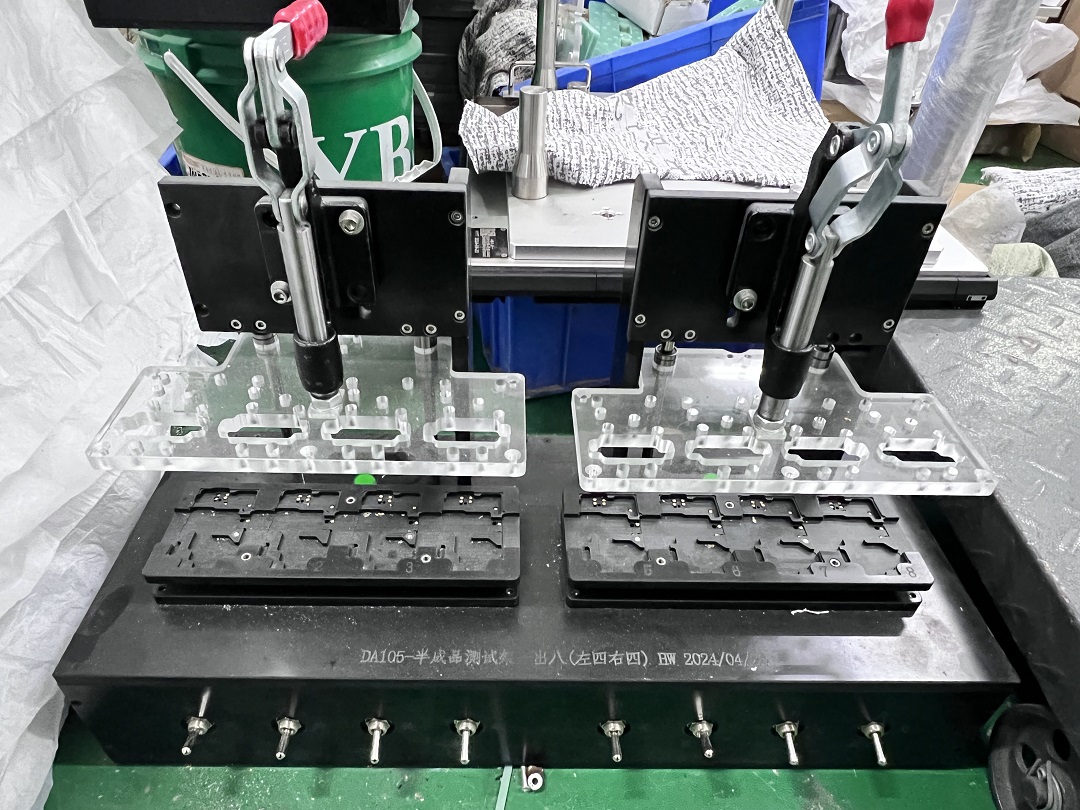

PCB测试治具主要用于PCB板（印刷电路板）的电性能通断测试。通过金属探针连接PCB板上的焊盘或测试点，在加电情况下获取电路的电压值、电流值等典型数值，以观测所测试电路是否导通正常。旨在提高测试效率，确保PCB板的质量和功能正常，适用于大批量订单的测试。

贴片治具主要用于SMT（表面贴装技术）生产过程中的元器件贴装。协助将电子元件精确、快速地放置在PCB板的指定位置上，并确保元件的稳固性和准确性。旨在提高生产效率，减少人工操作错误，保证贴装质量和生产线的顺畅运行。

二、使用上的区别：

PCB测试治具应用于PCB板生产的后期阶段，作为质量控制的重要手段。在电路板装配完成后，通过测试治具进行功能性和可靠性的测试，确保产品符合设计要求。

贴片治具应用于SMT生产线的中前期阶段，作为元器件贴装的关键工具。在PCB板进入贴片机之前，通过贴片治具将元件固定在PCB板上，以便后续的焊接和组装。

三、设计目的区别

PCB测试治具设计目的是为了实现高效、准确的电性能测试。需要根据PCB板的布局和测试需求进行定制，确保探针能够准确接触到测试点。

贴片治具设计目的是为了实现快速、精确的元器件贴装。需要根据PCB板的尺寸、元件布局以及贴装机的要求进行定制，确保治具能够与贴片机兼容，并实现高效、准确的贴装操作。

PCB测试治具和贴片治具都是电子生产过去非常重要的治具设备，大家可根据自己的生产需要进行选择的，想了解更多关于治具的产品的信息可咨询深圳鸿沃科技13544199348
