设计可调式过炉治具的重要性--鸿沃治具

我们知道电路板在过锡炉时，需要利用过炉治具的支撑才能顺利经过锡炉进行焊接制程或回焊制程。然而，不同规格的电路板在尺寸大小与形状也会有所不同，为了配合不同规格的电路板，过炉治具也必须因为这样的改变而选择最适合的尺寸。因此需要配备多款不同规格的电路板的过炉治具，，如此将造成制造过炉治具的成本增加，也需要一定的空间存放这些过炉治具。同时若不再生产其中一种电路板时，相对应的过炉治具则需要一并报废，造成材料上的浪费。因此这就需要一款可调式的过炉治具来解决这一问题的。那么可调式过炉治具又具有什么特点的呢？

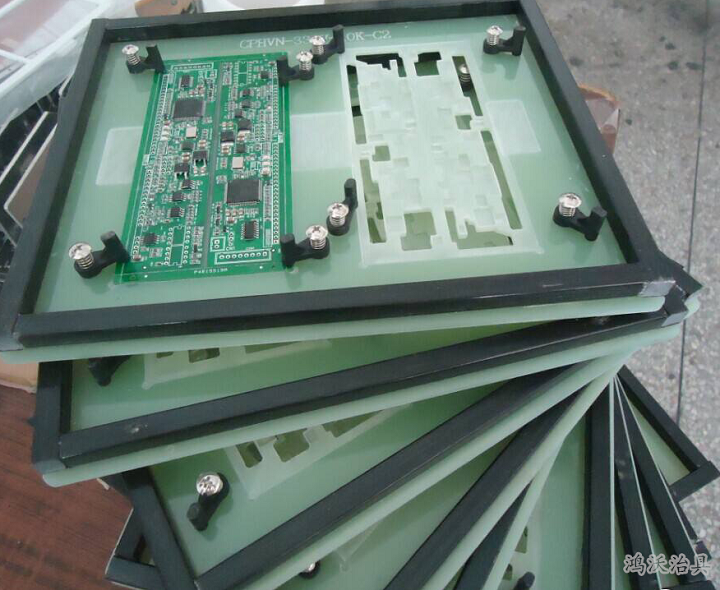

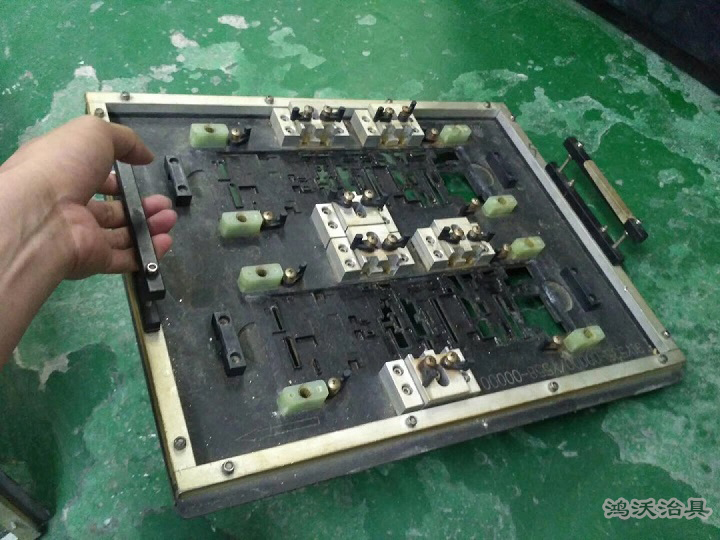

首先，在使用过锡炉焊接制程时，使用者可活动调整治具的挡边摆放位置，以配合不同规格或尺寸的电路板，使电路板得以四个侧边平稳地放置于可调式治具上进入锡炉。可调式过炉治具可适用各种型号的电路板，不需额外制造不同款式的治具，提高治具的使用率，从而减少制造成本。

其次，可调式治具亦可对应调整支撑件的多个支撑柱的支撑位置，可调式治具的支撑柱皆能精准地支撑于邻近电路板的处理单元的相对位置、或是电路板的重心位置、或是电路板易产生挠曲变形的相对位置，避免进行过炉焊接时电路板因受热而造成过度挠曲变形的情况发生。

第三，由于不同尺寸型号的电路板，其处理单元设置的位置不同，并且不同尺寸型号的电路板的重心位置也有所不同，而可调式过炉治具可调整支撑上的支撑柱的支撑位置，使支撑柱可以精准的支撑禹邻近处理单元的相对位置，避免进行过锡炉焊接时因电路板受热以及重量分配不均的情况，发生翘曲的问题。

随着SMT技术的发展，电路板越来越多化，这就要求我们在制作过炉治具时候也要向多元化发展的，只有这样才能提高治具的使用效率和降低制作成本的。
